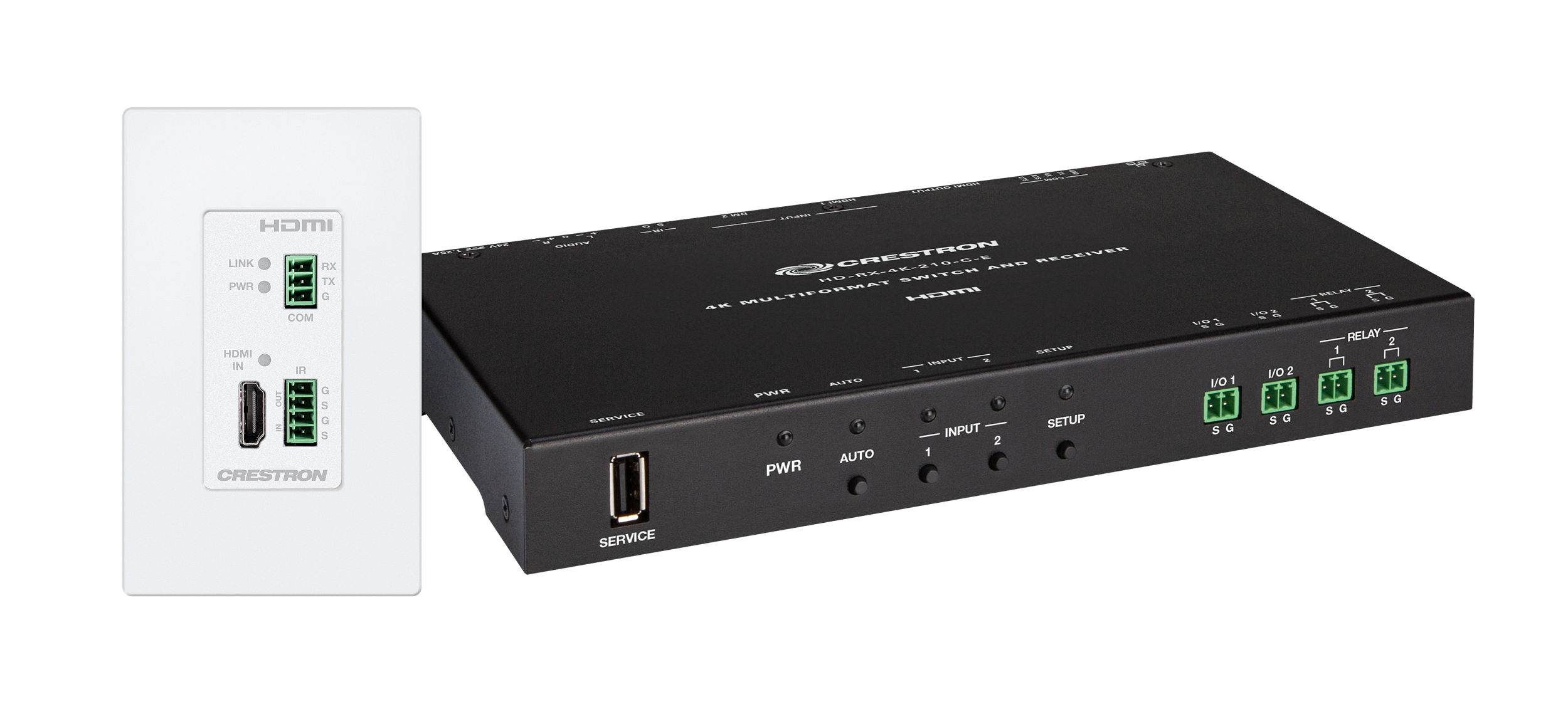

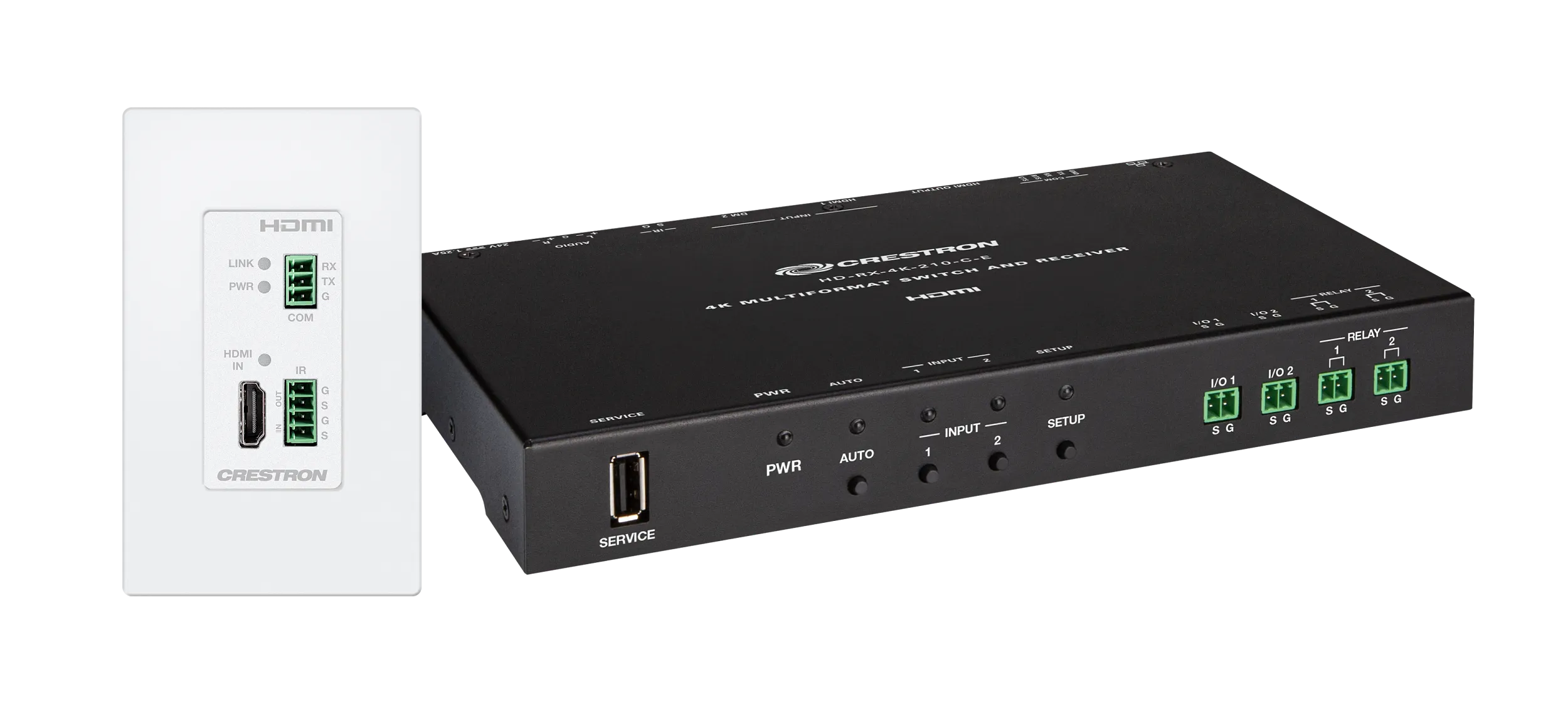

Sınıflar ve toplantı alanları için uygun maliyetli, yüksek çözünürlüklü bir AV sunum çözümü sağlar. Tek bir CATx kablosu üzerinden 70 m'ye (230 ft.) kadar AV anahtarlama, ölçeklendirme ve sinyal uzatmayı mümkün kılan bir verici (HD-TXC-4KZ-101-1G-[S/B]) ve alıcıdan (HD-RX-4K-210-C-E) oluşur. Vericide tek bir HDMI® girişi ve alıcıda ek bir HDMI girişi sağlar. 4K ölçeklendirmeli HDMI çıkışı, güvenilir, yüksek kaliteli video görüntüsü sağlar. 4K60 4:2:0 videoyu destekler.
Teknik Özellikler
| Switcher | 2×1 (vericide 1 giriş ve alıcıda 1 giriş x alıcıda 1 çıkış) otomatik veya elle geçiş, ses videoyu izler, Crestron Auto‑Locking® ve QuickSwitch HD™ teknolojisi |
|---|---|
| Scaler, HDMI Output | Akıllı kare hızı dönüşümlü 4K video ölçekleyici, Deep Color desteği, içeriğe uyarlanan gürültü azaltma, 3:2/2:2 pull-down algılama ve geri kazanım |
| Giriş Sinyal Tipi | HDMI (Dual-Mode DisplayPort interface compatible 2 ) |
| Çıkış Sinyal Tipi | HDMI, analog stereo line-level |
| Copy Protection | HDCP 2.2 |
| Maximum Resolutions | Yaygın çözünürlükler aşağıdaki tabloda listelenmiştir. |
| Digital Formats | 2-channel LPCM |
| Dijital-Analog Dönüşüm | 24-bit, 48 kHz |
| Output Volume | -80 ile +20 dB seviye ayar aralığı; HDMI ve analog ses çıkışları için bağımsız sessiz |
| Analog Output Performance | Frekans yanıtı: 20 Hz – 20 kHz ±0,5 dB; S/N oranı: 10 dBV’de >95 dB (20 Hz – 20 kHz, A ağırlıklı); THD+N: 1 kHz ve 10 dBV’de <%0,005; stereo ayrımı: 20 Hz – 20 kHz ≤80 dB |
| Ethernet | RJ-45 konnektörde biri yeşil biri turuncu (2) LED; yeşil Ethernet bağlantısının kurulduğunu, yanıp sönen turuncu Ethernet etkinliğini gösterir |
| RS-232 | 115,2k baud’a kadar çift yönlü cihaz kontrolü ve izleme; donanım ve yazılım el sıkışma |
| IR | (1) 2 pinli 3,5 mm sökülebilir klemens; IR çıkış kontrol portu; 60 kHz’e kadar IR destekler; IRP2 verici ayrı satılır. NOT: IR portu, bir kontrol sistemiyle ekran cihazının açılıp kapanmasını kontrol eder. |
| HDMI | HDCP 2.2, EDID, CEC |
| DM | RJ-45 konnektörde biri yeşil biri turuncu (2) LED; yeşil DM bağlantısının kurulduğunu gösterir; yanıp sönen turuncu HDCP’siz videoyu, sabit turuncu HDCP’li videoyu gösterir |
| 24 VDC 0.75A | (1) 2,1 x 5,5 mm DC güç konnektörü; 24VDC güç girişi; güç ünitesi dahil değildir. NOT: Alıcıyla birlikte verilen güç ünitesi iki üniteyi de besler. İki güç ünitesini aynı anda bağlamayın. |
| HDMI IN | (1) Yeşil LED, cihazın HDMI sinyali aldığını gösterir |
| COM | (1) 5 pinli 3,5 mm sökülebilir klemens; çift yönlü RS-232 portu; 115,2k baud’a kadar RS-232 destekler; donanım ve yazılım el sıkışma. NOT: COM portu, kontrol sistemi olmadan ekran cihazının açılıp kapanmasını ya da bir kontrol sistemiyle herhangi bir cihazın tam programlanabilir kontrolünü sağlar. |
| IR IN/OUT | (1) 4 pinli 3,5 mm sökülebilir klemens; (1) IR giriş portu ve (1) IR çıkış portundan oluşur. IR IN, bir Crestron IR kontrol portundan veya başka bir IR sinyal kaynağından bağlantı içindir ve IR giriş sinyalini HD‑RX‑4K‑210‑C‑E alıcısındaki IR OUT portuna aktarır. IR OUT, bir IR vericiye (IRP2, ayrı satılır) bağlantı içindir ve HD‑RX‑4K‑210‑C‑E alıcısındaki IR IN portundan gelen IR sinyalini iletir. 60 kHz’e kadar IR destekler |
| HDMI INPUT 1 | (1) HDMI Type A konnektör, dişi; HDMI dijital video/ses girişi; DVI ve Dual-Mode DisplayPort arayüzüyle uyumlu 2 |
| DM INPUT 2 | (1) 8 pinli sarı RJ-45 konnektör, dişi, ekranlı; HD‑TX‑4KZ‑101 vericiye bağlantı için DM bağlantı portu 1 |
| HDMI OUTPUT | (1) HDMI Type A konnektör, dişi; HDMI dijital video/ses çıkışı (DVI uyumlu 3). NOT: HDMI çıkışı üzerinden CEC, kontrol sistemi olmadan ekran cihazının açılıp kapanmasını ya da bir kontrol sistemiyle herhangi bir cihazın tam programlanabilir kontrolünü sağlar. |
| AUDIO L/R | (1) 5 pinli 3,5 mm sökülebilir klemens; dengeli/dengesiz stereo hat seviyesi ses çıkışı; en yüksek çıkış seviyesi: dengeli 4Vrms, dengesiz 2Vrms; çıkış empedansı: dengeli 200Ω, dengesiz 100Ω |
| I/O 1-2 | (2) 2 pinli sökülebilir klemens; GND referanslı 2 Versiport dijital giriş/çıkış veya analog giriş portundan oluşur; Dijital giriş: 0-24VDC için derecelendirilmiş, giriş empedansı 20kΩ, mantık eşiği >3,125V düşük/0 ve <1,875V yüksek/1; Dijital çıkış: en fazla 24VDC’den 250 mA çekme, gerçek yüklerle kullanım için koruma diyotlu; Analog giriş: 0-10VDC için derecelendirilmiş, en fazla 24VDC’ye karşı korumalı, pull-up direnci devre dışıyken giriş empedansı 21kΩ; pin başına programlanabilir 5V, 2kΩ pull-up direnci |
| RELAY 1-2 | (2) 2 pinli sökülebilir klemens; 2 adet normalde açık, yalıtılmış röleden oluşur; 1A, 30VAC/VDC değerinde; kontaklar arasında MOV ark bastırma |
| 24 VDC 1.25A | (1) 2,1 x 5,5 mm DC güç konnektörü; 24VDC güç girişi; PW-2412WU güç ünitesi dahil. NOT: Alıcıyla birlikte verilen güç ünitesi iki üniteyi de besler. İki güç ünitesini aynı anda bağlamayın. |
| SERVICE | (1) USB Type A konnektör, dişi; yalnızca fabrika kullanımı içindir |
| LINK | (1) Yeşil LED, DM bağlantısının kurulduğunu gösterir. |
| PWR | (1) Yeşil/turuncu çift renkli LED; turuncu cihazın açıldığını, yeşil cihazın çalıştığını gösterir |
| DM OUT | RJ‑45 konnektörde biri yeşil biri turuncu (2) LED; yeşil DM bağlantısının kurulduğunu gösterir; yanıp sönen turuncu HDCP’siz videoyu, sabit turuncu HDCP’li videoyu gösterir |
| INPUT 1-2 | Elle giriş seçimi için (2) basma düğmesi ve (2) LED; yeşil video kaynağının seçildiğini, turuncu video algılandığını ancak kaynağın seçilmediğini gösterir |
| AUTO | Otomatik geçişi açıp kapatmak için (1) basma düğmesi; (1) LED, yeşil otomatik geçişin açık olduğunu gösterir |
| SETUP | IP adresini HDMI çıkışında göstermek için (1) kırmızı LED ve (1) basma düğmesi |
| Güç Ünitesi (alıcıyla birlikte verilir) | Giriş: 100-240VAC; Çıkış: 24VDC 2,5A; Model: PW-2412WU. NOT: Alıcıyla birlikte verilen güç ünitesi iki üniteyi de besler. İki güç ünitesini aynı anda bağlamayın. |
| Power Consumption | 14.8 W typical |
| Temperature | 0° ile 40° C arası (32° ile 104° F) |
| Humidity | Verici: %20 ile %90 bağıl nem (yoğuşmasız); Alıcı: %10 ile %90 bağıl nem (yoğuşmasız) |
| Heat Dissipation | 50.5 BTU/hr |
| Ambient Noise Level | N/A (fanless) |
| Chassis (Transmitter) | Siyah veya beyaz polikarbonat ön etiket kaplamalı metal gövde ve braket |
| Chassis (Receiver) | Metal, siyah yüzey, havalandırmalı yanlar, 2 montaj flanşı |
| Mounting (Transmitter) | 1’li (veya daha büyük), 57 mm (2,25 inç) derinliğinde ABD tipi elektrik kutusuna veya sıva halkasına (dahil değildir) monte edilir |
| Mounting (Receiver) | Yüzey veya rack rayı montajı |
| Faceplate (Transmitter) | Requires decorator style faceplate ( FP‑G Series, sold separately) |
| Height | 5.11 in. (130 mm) |
| Width | Montaj flanşları takılıyken 4,19 inç (106 mm) |
| Depth | 7.94 in. (202 mm) |
| Transmitter | 1.2 lb (0.55 kg) |
| Receiver | 1.19 lb (0.54 kg) |
Kullanım Alanları
- Kurumsal ve ticari projelerde kits çözümü
- Toplantı odaları, akıllı binalar ve otomasyon sistemlerine entegrasyon
- Profesyonel kurulum ve merkezi yönetim
