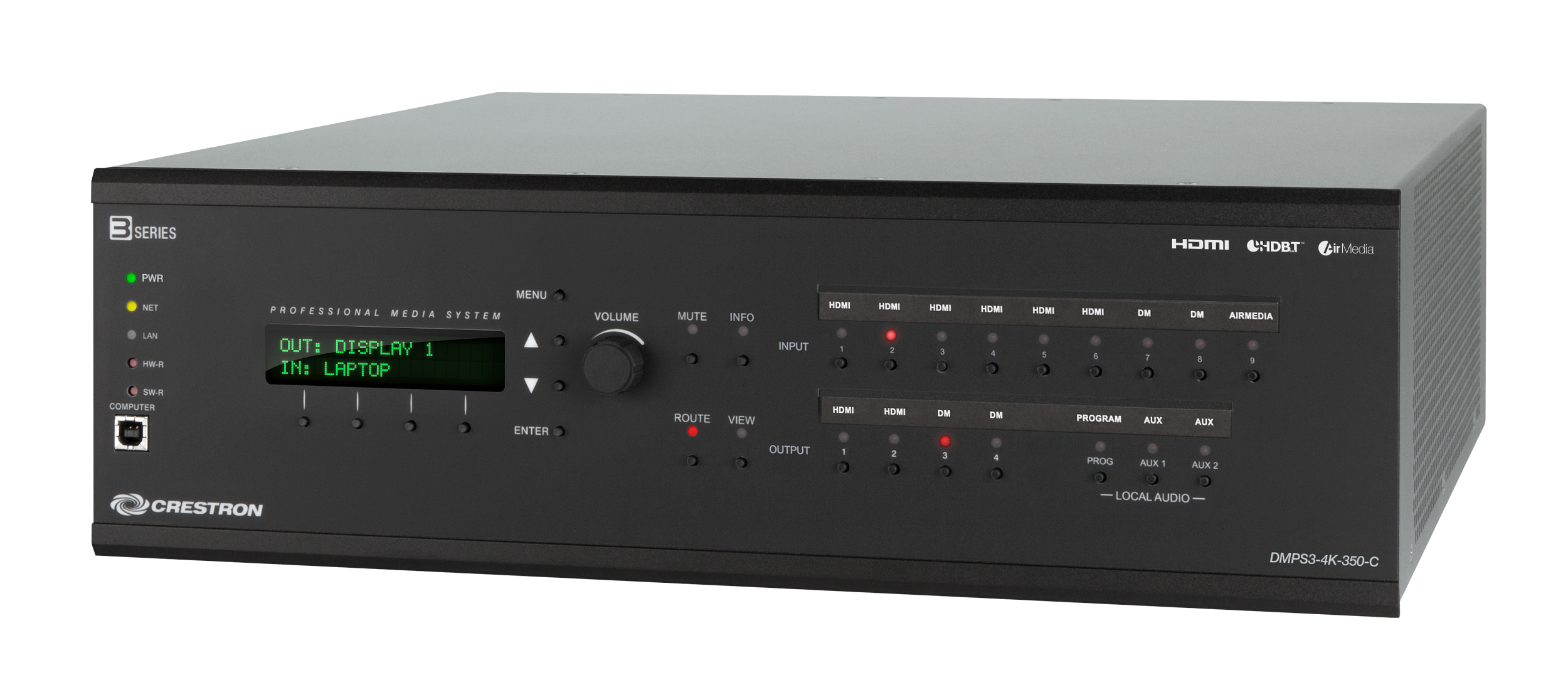

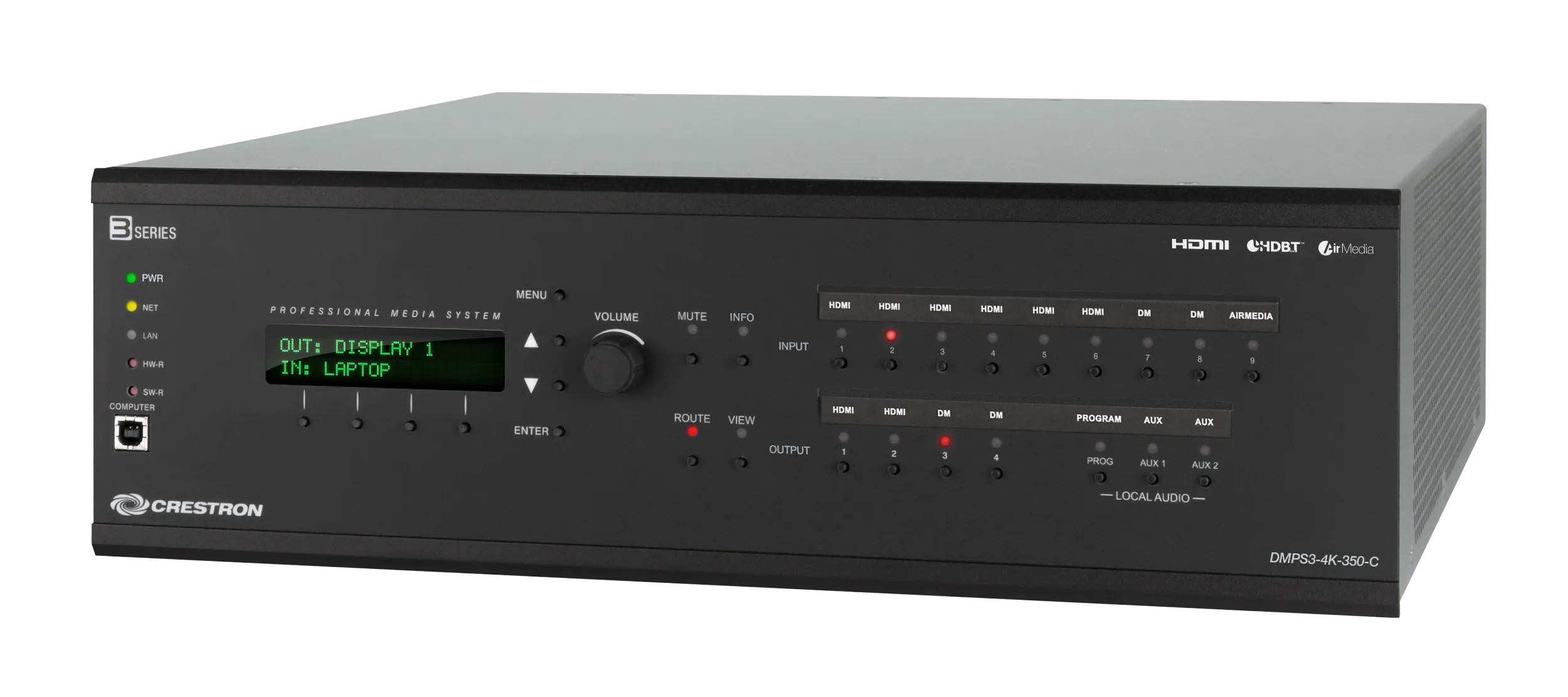

3-Series® 4K DigitalMedia™ Sunum Sistemi 350
Öne Çıkan Özellikler
- 9×4 AV değiştirici
- 4K ve Ultra HD video desteği
- .AV Çerçeve™ teknolojisi
- Dahili AirMedia® ağ geçidi (lisans gereklidir)
- H.264 akışlı video kod çözücü
- 4K/60 video ölçeklendirme
- HDBaseT® standardıyla uyumlu DigitalMedia 8G+® teknolojisi
- 6 kanallı mikrofon mikseri
- Ses dijital sinyal işleme (DSP)
- Dahili amplifikatör, 25 W/Ch @ 8 Ω stereo veya 50 W @ 70/100V mono
- Analogdan HDMI'ya ses yerleştirme ve ayırma
- EDID formatı yönetimi
- QuickSwitch HD™ teknolojisi
- Otomatik Kilitleme® teknolojisi
- USB sinyal yönlendirme
Teknik Özellikler
| SDRAM | 512 MB |
|---|---|
| Flash | 4 GB |
| Ethernet | 100/1000 Mbps, otomatik geçiş, otomatik uzlaşma, otomatik keşif, tam/yarı çift yönlü, endüstri standardı TCP/IP yığını, UDP/IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH Dosya Aktarım Protokolü), FIPS 140‑2 uyumlu şifreleme, IEEE 802.1X, SNMP, BACnet™ bağlantısı ve IP 10, IPv4 veya IPv6, Active Directory® kimlik doğrulaması, IIS v.6.0 web sunucusu, SMTP e-posta istemcisi, RSTP, özel ağ modu |
| Control Subnet | 100/1000 Mbps Ethernet, otomatik geçiş, otomatik uzlaşma, otomatik keşif, tam/yarı çift yönlü, DHCP sunucusu, DNS sunucusu, port yönlendirme, yalıtım modu, IEEE 802.3at Type 1 uyumlu PoE PSE |
| AirMedia 1 | (Via Ethernet) 100 Mbps, IPv4, DHCP, TLS, AES, mDNS, HTTPS web server |
| Streaming | (Via Ethernet) 100 Mbps, DHCP, H.264 decoding, MJPEG decoding, HDCP 2.2, RTP, RTSP, SDP |
| Cresnet | Cresnet master mode |
| USB | Belirli DM verici ve alıcılar ya da USB‑EXT‑DM serisi uzatıcılar üzerinden USB sinyal yönlendirme 9; bilgisayar konsolu için USB cihaz portu (kurulum) |
| RS‑232 | Donanım ve yazılım el sıkışmalı, 115,2k baud’a kadar çift yönlü cihaz kontrolü ve izleme |
| IR/Serial | 1,2 MHz’e kadar kızılötesi veya 115,2k baud’a kadar seri TTL/RS‑232 (0‑5V) ile tek yönlü cihaz kontrolü |
| DigitalMedia | DM 8G+, HDCP 2.2, EDID, CEC, PoDM+ 8 , Ethernet |
| HDBaseT | HDCP 2.2, EDID, CEC, RS‑232, PoE+ 8 , Ethernet |
| HDMI® | HDCP 2.2, EDID, CEC |
| Switcher | 9×4 matrix, Crestron QuickSwitch HD technology |
| Scalers (HDMI outputs) | Harekete uyarlanan deinterlacing, akıllı kare hızı dönüşümü, Deep Color desteği, 3D’den 2D’ye dönüşüm 6, içeriğe uyarlanan gürültü azaltma ve geniş ekran format seçimli (yakınlaştır, uzat, en-boy oranını koru veya 1:1) (2) 4K video ölçekleyici |
| Giriş Sinyal Tipleri | Giriş 1‑6’da HDMI (Dual‑Mode DisplayPort uyumlu 5 ); Giriş 7 ve 8’de DM 8G+ ve HDBaseT; Giriş 9’da (LAN) streaming ve AirMedia; Aud In 1‑5’te analog 2 kanal |
| Çıkış Sinyal Tipleri | Çıkış 1 ve 2’de HDMI (DVI uyumlu 5 ); Çıkış 3 ve 4’te DM 8G+ ve HDBaseT |
| Video Formats | H.264 (MPEG‑4 part 10 AVC), MJPEG |
| Audio Format | Stereo |
| Bitrates | 25 Mbps’ye kadar |
| Resolutions | 800×600@60 Hz, 1024×768@60 Hz, 1280×720@60 Hz, 1280×768@60 Hz, 1280×800@60 Hz, 1280×1024@60 Hz, 1360×768@60 Hz, 1400×1050@60 Hz, 1440×900@60 Hz, 1600×1200@60 Hz, 1920×1080@60 Hz, 1920×1200@60 Hz |
| Users | 32 kullanıcıya kadar destekler (sunum cihazı bağlantısı) |
| İstemci Yazılımı İşletim Sistemi Desteği | Windows 7, Windows 8, Windows 10, Mac® OS X® (versions 10.10 through 10.13) |
| İstemci Yazılımı Video Kare Hızı | 30 fps |
| Mobil Uygulama İşletim Sistemi Desteği | Apple® iOS®, Android |
| Tam Ekran Cihaz Yansıtma | Apple iOS, Android, Mac OS X veya Windows cihazın ekran görüntüsünü ve sesini paylaşır |
| Switcher/Mixer | 14×5 stereo kaynak matris switcher, dijital ve analog kaynak girişleri, streaming ve AirMedia kaynak girişi, DSP’li 6 kanallı kapılı (gated) mikrofon mikseri, her analog çıkış için bağımsız mikser (6 kanal mikrofon + 1 stereo kaynak), her analog çıkış için bağımsız stereo DSP, entegre güç amplifikatörü, iki bağımsız dijital çıkış mikseri (6 kanal mikrofon + 1 stereo kaynak), her dijital çıkış için 2×1 dijital çıkış miks seçici |
| Analog-Dijital Dönüşüm | 24‑bit 48 kHz |
| Dijital-Analog Dönüşüm | 24‑bit 48 kHz |
| Frequency Response, Digital & Analog Line Outputs | 20 Hz – 20 kHz ±0,5 dB (dijital kaynak); 20 Hz – 20 kHz ±0,5 dB (analog hat kaynağı); 20 Hz – 20 kHz ±0,7 dB (mikrofon kaynağı) |
| Frekans Yanıtı, Hoparlör Çıkışı | 8 Ω’a 25 W’ta 20 Hz – 20 kHz ±1 dB; 70 veya 100V’ta 100 Hz – 20 kHz ±2,5 dB |
| S/N Ratio, Digital & Analog Line Outputs | >108 dB, 1 kHz, A‑weighted (digital source); >103 dB, 1 kHz, A‑weighted (analog line source) |
| S/N Oranı, Hoparlör Çıkışı | 98 dB @ 25 W into 8 Ω, 1 kHz, A‑weighted; 96 dB @ 25 W into 4 Ω, 1 kHz, A‑weighted |
| THD+N, Digital & Analog Line Outputs | <%0,002, 20 Hz – 20 kHz (dijital kaynak); <%0,005, 20 Hz – 20 kHz (analog hat kaynağı); <%0,05, 20 Hz – 20 kHz (mikrofon kaynağı) |
| THD+N, Hoparlör Çıkışı | 4 veya 8 Ω’a 25 W’ta 1 kHz’de <%0,1; 4 veya 8 Ω’a 25 W’ta 20 Hz – 20 kHz’de <%0,7 |
| Stereo Separation, Digital & Analog Line Outputs | >108 dB (digital source); >103 dB (analog source) |
| Stereo Ayrımı, Hoparlör Çıkışı | >65 dB @ 25 W, 1 kHz |
| Channel Separation, Digital Outputs | >108 dB (digital source); >103 dB (analog source) |
| Channel Separation, Analog Line Outputs | >103 dB |
| Speaker Output Modes | 4 Ω/8 Ω stereo, 70V mono veya 100V mono |
| Hoparlör Amplifikatörü Çıkış Gücü | 4 veya 8 Ω’da kanal başına 25 W RMS; 70 veya 100V’ta 50 W RMS |
| Phantom Power | Enable/Disable per channel |
| Gain | 3 dB adımlarla 0 ile +60 dB arası kazanç ayarı ve sessiz |
| Delay | 0.0 to 85.0 ms |
| EQ Center Frequencies | 50 – 200 Hz (Bant 1), 200 – 800 Hz (Bant 2), 800 – 3,2k Hz (Bant 3), 3,2k – 12,8k Hz (Bant 4) |
| EQ Gain | ±12.0 dB per band |
| High‑Pass Filter | Açık veya kapalı |
| Gating Threshold | ‑80 to 0 dB |
| Gating Depth (Attenuation) | ‑80 to 0 dB |
| Gating Attack | 1 to 250 ms |
| Gating Release | 1 to 1000 ms |
| Compression Threshold | ‑80 to 0 dB |
| Compression Ratio | 1:1 to 10:1 |
| Compression Attack | 1 to 250 ms |
| Compression Release | 1 to 1000 ms |
| Compression Curve | Sert veya yumuşak diz |
| Analog Formats | Stereo 2‑channel |
| Digital Formats | Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS-ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, 8 kanala kadar LPCM |
| Input Compensation | ±10,0 dB, giriş başına ayarlanabilir |
| Çıkış Sinyal Formatı | Stereo |
| Mic 1 – 6 | ‑80 ile +10 dB arası seviye ayar aralığı; ayrıca sessiz ve pan |
| Mic Master | ‑80 ile +10 dB arası seviye ayar aralığı ve sessiz |
| Source | ‑80 ile +10 dB arası seviye ayar aralığı; ayrıca sessiz ve denge |
| Master Volume | ‑80 ile +10 dB arası seviye ayar aralığı ve sessiz |
| Mixer Presets | 1 through 5 |
| Bass | ±12.0 dB |
| Treble | ±12.0 dB |
| Equalization | 10‑band graphic + 4‑band parametric |
| GEQ Center Frequencies | 31,5, 63, 125, 250, 500, 1k, 2k, 4k, 8k ve 16k Hz |
| GEQ Gain | ±12.0 dB per band |
| PEQ Center Frequencies | Bant başına 10 – 22.000 Hz |
| PEQ Gain | Bant başına ‑36,0 ile +24,0 dB |
| PEQ Bandwidth | Bant başına 0,02 ile 3,50 oktav |
| PEQ Types | Parametric, High Pass, Low Pass, High Shelf, Low Shelf, Notch |
| Limiter Threshold | ‑80 to 0 dB |
| Limiter Ratio | 1:1 to 10:1 |
| Limiter Attack | 1 to 250 ms |
| Limiter Hold | 1 to 200 ms |
| Limiter Release | 1 to 1000 ms |
| Limiter Curve | Sert veya yumuşak diz |
| EQ Presets | 1 ile 10 arası (Gecikme ve Sınırlayıcı ayarları dahil) |
| Formats | Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS-ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, 8 kanala kadar LPCM |
| Dijital Çıkış Miks Seçimi 1 – 2 | İlgili çıkışa hangi miksin yönlendirileceğini seçer |
| AUD IN 1 – 5 | (5) 5 pinli 3,5 mm sökülebilir klemens; dengeli/dengesiz stereo hat seviyesi analog ses girişleri; giriş empedansı: dengeli/dengesiz 24 kΩ; en yüksek giriş seviyesi: dengeli 4Vrms, dengesiz 2Vrms |
| MC1/LN1 – MC6/LN6 | (6) 5 pinli 3,5 mm sökülebilir klemens; (6) dengeli mikrofon/hat ses girişinden oluşur; mikrofon giriş seviyesi: ‑60 ile 0 dBV, en fazla 1Vrms; dengeli hat giriş seviyesi: ‑31 ile +11 dBV, en fazla 3,7Vrms; dengesiz hat giriş seviyesi: ‑37 ile +5 dBV, en fazla 1,85Vrms; mikrofon giriş empedansı: dengeli 3,9 kΩ; hat giriş empedansı: dengeli 19 kΩ, dengesiz 9,5 kΩ; fantom besleme: +48VDC, kanal başına yazılımla açılıp kapatılır |
| HDMI 1 – 6 INPUTS | (6) HDMI Type A konnektör, dişi; dijital video/ses girişleri (DVI ve Dual‑Mode DisplayPort uyumlu 5) |
| DM INPUT 7 – 8 | (2) 8 pinli RJ45 konnektör, dişi, ekranlı; DM 8G+ girişleri, HDBaseT uyumlu; PoDM+ PSE portları (HDBaseT PoE+ uyumlu) 8 ; her biri CAT5e, Crestron DM‑CBL‑8G veya Crestron DM‑CBL‑ULTRA kablo ile bir DM vericinin ya da başka bir DM cihazının DM 8G+ çıkışına veya bir HDBaseT cihazına bağlanır 7 |
| HOPARLÖR ÇIKIŞI 4Ω/8Ω L – R | (2) 2 pinli 7,62 mm 15A sökülebilir klemens; 4‑8 Ω stereo hoparlör seviyesi ses çıkışı; kablo kesiti: terminaller en fazla 14 AWG (2,5 mm²) alır; çıkış gücü: 4 veya 8 Ω’da kanal başına 25 W RMS stereo |
| SPEAKER OUTPUT 70/100V | (1) 2 pinli 7,62 mm 15A sökülebilir klemens; trafo yalıtımlı 70 veya 100V mono hoparlör seviyesi ses çıkışı; kablo kesiti: terminaller en fazla 14 AWG (2,5 mm²) alır; çıkış gücü: 70 veya 100V’ta 50 W RMS mono. NOT: 4Ω/8Ω ve 70/100V çıkışları aynı anda kullanılamaz |
| PROG OUT | (1) 5 pinli 3,5 mm sökülebilir klemens; dengeli/dengesiz stereo hat seviyesi ses çıkışı; çıkış empedansı: dengeli 200 Ω, dengesiz 100 Ω; en yüksek çıkış seviyesi: dengeli 4Vrms, dengesiz 2Vrms |
| AUX OUT 1 – 2 | (2) 5 pinli 3,5 mm sökülebilir klemens; dengeli/dengesiz stereo hat seviyesi ses çıkışları; çıkış empedansı: dengeli 200 Ω, dengesiz 100 Ω; en yüksek çıkış seviyesi: dengeli 4Vrms, dengesiz 2Vrms |
| HDMI 1 – 2 OUTPUTS | (2) HDMI Tip A konnektör, dişi; dijital video/ses çıkışları; (DVI uyumlu 5 ) |
| DM OUTPUT 3 – 4 | (2) 8 pinli RJ45 konnektör, dişi, ekranlı; DM 8G+ çıkışları, HDBaseT uyumlu; PoDM+ PSE portları (HDBaseT PoE+ uyumlu) 8 ; her biri CAT5e, DM‑CBL‑8G veya DM‑CBL‑ULTRA kablo 7 (ayrı satılır) ile bir DM alıcının ya da başka bir DM cihazının DM 8G+ girişine veya bir HDBaseT cihazına bağlanır |
| IR/SERIAL OUT 1 – 4 | (4) 2 pinli 3,5 mm sökülebilir klemens; IR/seri çıkış portları; 1,2 MHz’e kadar IR çıkışı; 115,2k baud’a kadar tek yönlü seri TTL/RS‑232 (0‑5V) |
| IR IN | (1) 3 pinli 3,5 mm sökülebilir klemens; RC‑5 komut setini kullanan IR kablosuz kumandalarla kontrol sağlar |
| INPUT 1 – 4 | (1) 5 pinli 3,5 mm sökülebilir klemens; (4) programlanabilir dijital girişten oluşur; giriş gerilimi aralığı: GND referanslı 0 – 24VDC; mantık eşiği: 1V histerezis bantlı nominal 2,5VDC; giriş empedansı: >5V’ta 10 kΩ, <5V’ta 1 MΩ; pull-up direnci: giriş başına 2,2 kΩ |
| RELAY 1 – 4 | (1) 8‑pin 3.5 mm detachable terminal block; Comprises (4) normally open, isolated relays; Rated 1A, 30VAC/VDC; MOV arc suppression across contacts |
| COM A – B | (2) DB9 konnektör, erkek; çift yönlü RS‑232 portları; 115,2k baud’a kadar, donanım ve yazılım el sıkışma desteği |
| NET | (1) Yellow LED, indicates Cresnet bus activity |
| PoDM+ INPUT PWR | (1) Kombo D‑Sub 7w2 konnektör, erkek; PoDM güç kaynağı için 48VDC güç girişi 8; her DM INPUT/OUTPUT portunda PoDM+ güç beslemesini ve CONTROL SUBNET portunda PoE güç beslemesini etkinleştirir |
| SERVICE | (1) USB Type B konnektör, dişi; yalnızca fabrika kullanımı içindir |
| 100‑240V~ 6.0A 50/60Hz | (1) IEC 60320 C14 ana güç girişi; birlikte verilen çıkarılabilir güç kablosuyla eşleşir |
| G | (1) 6‑32 screw; Chassis ground lug |
| CONTENT LAN IN 9 | (1) 8 pinli RJ45 konnektör, dişi; 10Base‑T/100Base‑TX Ethernet portu; akış girişi ve AirMedia için ayrı bir LAN bağlantısı sağlar 1 |
| CONTROL SUBNET | (1) 8 pinli RJ45 konnektör, dişi; 10Base‑T/100Base‑TX/1000Base‑T Ethernet portu; PoE PSE (güç sağlayan ekipman) portu 8; Crestron cihazları için ayrı bir yerel ağ sağlar |
| LAN | (1) Yellow LED, indicates Ethernet activity |
| COMPUTER (front) | (1) USB Type B konnektör, dişi; USB bilgisayar konsolu portu (yalnızca kurulum için) |
| PWR | (1) Yeşil LED, AC şebekeden çalışma gücü geldiğini gösterir |
| HW‑R | (1) Donanım sıfırlaması için gömme basma düğmesi; kontrol sistemini yeniden başlatır |
| SW‑R | (1) Yazılım sıfırlaması için gömme basma düğmesi; yazılım programını yeniden başlatır |
| LCD Display | (1) Yeşil alfanümerik LCD; ayarlanabilir arka ışık; satır başına 20 karakter x 2 satır; giriş/çıkışları adıyla, ses seviyelerini, kurulum menülerini, sinyal yönlendirmesini, cihaz bilgisini ve diğer sistem bilgilerini gösterir |
| SOFTKEYS | LCD ile yönetilen işlevleri etkinleştirmek ve şifre girmek için (4) basma düğmesi |
| MENU | (1) Pushbutton, steps menu back one level |
| Λ, V | Menüde yukarı/aşağı gezinmek ve menü parametrelerini ayarlamak için (2) basma düğmesi |
| ENTER | (1) Basma düğmesi, vurgulanan menüyü veya değeri uygular |
| VOLUME | (1) Sonsuz dönen döner kodlayıcı, menü parametrelerini ayarlar; varsayılan olarak Program ses seviyesini kontrol eder |
| MUTE | (1) Basma düğmesi ve kırmızı LED, Program ses çıkışını sessize alır |
| INFO | (1) Basma düğmesi ve kırmızı LED; AV ve cihaz bilgisini görmek için INFO modunu seçer |
| ROUTE | (1) Basma düğmesi ve kırmızı LED; yönlendirme değişikliklerine izin veren ROUTE modunu seçer |
| VIEW | (1) Basma düğmesi ve kırmızı LED; mevcut yönlendirmeyi görmek için VIEW modunu seçer |
| INPUT 1 – 9 | (9) düğme ve kırmızı LED; yönlendirme için ilgili video girişini seçer |
| OUTPUT 1 – 4, PROG, AUX 1 – 2 | (7) düğme ve kırmızı LED; yönlendirme için ilgili video veya ses çıkışını seçer |
| SPEAKER OUTPUT (rear) | (1) 3 konumlu sürgülü anahtar; amplifikatör çıkış yapılandırmasını seçer |
| DM INPUT 7 – 8 (rear) | (2) yeşil ve (2) turuncu olmak üzere (4) LED; yeşil LED’ler DM bağlantı durumunu, turuncu LED’ler ilgili portta video ve HDCP sinyalinin varlığını gösterir |
| DM OUTPUT 3 – 4 (rear) | (2) yeşil ve (2) turuncu olmak üzere (4) LED; yeşil LED’ler DM bağlantı durumunu, turuncu LED’ler ilgili portta video ve HDCP sinyalinin varlığını gösterir |
| CONTENT LAN IN 9 (arka) | Ethernet hızını, etkinliğini ve bağlantı durumunu göstermek için (1) yeşil ve (1) turuncu olmak üzere (2) LED |
| CONTROL SUBNET (rear) | Ethernet hızını, etkinliğini ve bağlantı durumunu göstermek için (1) yeşil ve (1) turuncu olmak üzere (2) LED |
| LAN (rear) | Ethernet hızını, etkinliğini ve bağlantı durumunu göstermek için (1) yeşil ve (1) turuncu olmak üzere (2) LED |
| Main Power | 6A @ 100‑240VAC, 50/60 Hz |
| Power Consumption | 93 W typical; 72 W idle |
| Kullanılabilir Cresnet Gücü | 10 W |
| DM Üzerinden Güç (PoDM) | IEEE 802.3at uyumlu PoDM+ PSE (güç sağlayan ekipman); her DM INPUT/OUTPUT portu bir PoDM (Sınıf 0‑3) veya PoDM+ (Sınıf 4) PD’yi (güç alan cihaz) beslemek için 30 W’a kadar güç verir 8 |
| Power over HDBaseT | IEEE 802.3at PoE+ uyumlu PSE; her DM INPUT/OUTPUT portu bir HDBaseT PoE veya PoE+ PD’yi beslemek için 30 W’a kadar güç verir 8 |
| Ethernet Üzerinden Güç (PoE) | IEEE 802.3at uyumlu PoE PSE (güç sağlayan ekipman); CONTROL SUBNET portu bir PoE (Sınıf 0‑3) PD’yi (güç alan cihaz) beslemek için 15,4 W’a kadar güç verir 8 |
| PoDM Güç Kaynağı | PW‑5430DUS modeliyle uyumludur (ayrı satılır) |
| Temperature | 5° ile 40° C arası (41° ile 104° F) |
| Humidity | %10 ile %90 bağıl nem (yoğuşmasız) |
| Heat Dissipation | 317 BTU/hr typical; 246 BTU/hr idle |
| Chassis | Metal, fan‑cooled, vented sides |
| Front Panel | Metal, polikarbonat etiket kaplamalı siyah yüzey |
| Mounting | Serbest duran veya 3U 19 inç rack montajı (yapışkanlı ayaklar ve rack kulakları dahil) |
| Height | Ayaksız 5,20 inç (133 mm) |
| Width | 17,28 inç (439 mm); rack kulaklarıyla 19,00 inç (483 mm) |
| Depth | 15.75 in. (400 mm) |
Kullanım Alanları
- Kurumsal ve ticari projelerde digitalmedia presentation switchers çözümü
- Toplantı odaları, akıllı binalar ve otomasyon sistemlerine entegrasyon
- Profesyonel kurulum ve merkezi yönetim
Sıkça Sorulan Sorular
Crestron DMPS3-4K-350-C Türkiye’de satılıyor mu?
Evet. Avelkon, Crestron Türkiye yetkili distribütörüdür. Stok, fiyat ve proje teklifi için bizimle iletişime geçebilirsiniz.
Teknik destek ve kurulum sağlanıyor mu?
Evet, yetkili distribütör olarak ürün seçimi, kurulum ve satış sonrası destek sunuyoruz.
Avelkon, Crestron Türkiye yetkili distribütörüdür. Fiyat ve proje teklifi için iletişime geçin.
