Tüm DM Lite® vericileriyle uyumludur. Üç DM Lite girişi, iki HDMI® girişi ve bir ölçeklendirme HDMI çıkışı içerir. Hoparlörler için güçlendirilmiş ses çıkışları, beş analog ses girişi ve iki analog ses çıkışı içerir. Ayrıca IR, RS-232, röle, G/Ç ve Ethernet kontrol bağlantı noktalarını içerir. .AV Çerçeve teknolojisini destekler.
Öne Çıkan Özellikler
- 4K/60 4:2:0 capability
- Üç adede kadar DM Lite vericiyle birlikte çalışabilirlik için üç DM Lite® bağlantı noktası (yalnızca belirli modeller)
- İki HDMI® girişi
- 4K ölçekleyicili bir HDMI çıkışı
- Gigabit Ethernet bağlantı noktası
- İki stereo hat seviyesi girişi, iki mono mikrofon girişi ve bir mono yardımcı ses girişi
- 4 veya 8 ohm stereo hoparlörler için kanal başına 25 W'lık dahili amplifikatör
- İki stereo yardımcı çıkış
- IR, RS-232, röle ve G/Ç kontrol bağlantı noktaları
- CEC (Tüketici Elektroniği Kontrolü) yeteneği
- Girişlerin otomatik olarak değiştirilmesi
- 6×2 ses karıştırma özelliği
- EDID yönetimi
- HDCP 2.2 desteği dahil HDCP yönetimi
- Kolay yapılandırma ve izleme için yerleşik web arayüzü
Teknik Özellikler
| Switcher | 5×1 otomatik veya manuel anahtarlama, ses videoyu izler, Crestron Auto-Locking® ve QuickSwitch HD™ teknolojileri |
|---|---|
| Scaler (HDMI Output) | Harekete uyarlanan deinterlace özellikli 4K video ölçekleyici, akıllı kare hızı dönüşümü, Deep Color desteği, içeriğe uyarlanan gürültü azaltma, 3:2/2:2 pull-down algılama ve kurtarma |
| Giriş Sinyal Tipleri | HDMI (Dual-Mode DisplayPort interface compatible), DM Lite |
| Çıkış Sinyal Tipleri | Deep Color ve 4K destekli HDMI (DVI uyumlu 4 ) |
| Copy Protection | HDCP 2.2 |
| Maximum Resolutions | HDMI ve DM Lite girişleri için yaygın çözünürlükler aşağıda listelenmiştir. |
| Switcher/Mixer | 6×2 audio mixer |
| Audio Inputs | İki stereo 2 kanallı LINE girişi; iki mono 1 kanallı MIC girişi; bir mono 1 kanallı AUX girişi; seçili HDMI veya DM Lite giriş kaynağından ayrıştırılan bir stereo 2 kanallı LPCM ses |
| Audio Outputs | Bir adet yansıtılmış AUX 1, SPEAKER ve HDMI mikser çıkışı, 2 kanal stereo; bir adet AUX 2 çıkışı, 2 kanal stereo |
| Analog-Dijital Dönüşüm | 24-bit 48 kHz |
| Dijital-Analog Dönüşüm | 24-bit 48 kHz |
| Frekans yanıtı, analog ses çıkışları | 20 Hz ile 20 kHz ±0,5 dB (AUX çıkışları); tam güçte 20 Hz ile 20 kHz ±3 dB (hoparlör çıkışı) |
| S/N oranı, analog ses çıkışları | 10 dBV’de >95 dB, 20 Hz – 20 kHz, A ağırlıklı (AUX çıkışları); 10 dBV’de >90 dB, 20 Hz – 20 kHz, A ağırlıklı (hoparlör çıkışı) |
| THD+N, analog ses çıkışları | 1 kHz ve 10 dBV’de <%0,005 (AUX çıkışları); 1 kHz ve 10 dBV’de <%0,3 (hoparlör çıkışı) |
| Stereo ayrımı, analog ses çıkışları | 20 Hz ile 20 kHz ≤80 dB (AUX çıkışları); 20 Hz ile 20 kHz ≤60 dB (hoparlör çıkışı) |
| Giriş Sinyal Tipi | Mono analog |
| Phantom Power | +48 VDC, 12 mA, kanal başına açılıp kapatılabilir |
| Gain | Kanal başına 1 dB adımlarla 0 dB ile +60 dB arası |
| Mute | AUX 2 için açılır veya kapatılır |
| Dengeli Hat Giriş Seviyesi | 4 Vrms |
| Dengesiz Hat Giriş Seviyesi | 2 Vrms |
| Line Input Impedance | >10k ohms |
| Digital Formats | 2-channel LPCM |
| Çıkış Sinyal Tipi/Formatı | Stereo 2-channel |
| AUX 1 Output Impedance | 200 ohms balanced, 100 ohms unbalanced |
| AUX 1 azami çıkış seviyesi | 4 Vrms balanced, 2 Vrms unbalanced |
| Selected Source | -80 dB ile +20 dB arası seviye ayar aralığı ve sessiz |
| MIC 1-2 | -80 dB ile +20 dB arası seviye ayar aralığı ve sessiz |
| LINE 1-2 | -80 dB ile +20 dB arası seviye ayar aralığı ve sessiz |
| AUX | -80 dB ile +20 dB arası seviye ayar aralığı ve sessiz |
| Master Volume | -80 dB ile +20 dB seviye ayar aralığı, ayrıca Mono |
| Amplifikatör çıkış gücü | 25 W RMS per channel @ 8 ohms, 4 ohms tolerant |
| Amplifier Power | Açık veya kapalı |
| Output Impedance | 200 ohms balanced, 100 ohms unbalanced |
| Maximum Output Level | 4 Vrms balanced, 2 Vrms unbalanced |
| Ethernet | RJ-45 konnektöründe (2) LED. Yeşil, Ethernet bağlantısının kurulduğunu gösterir. Yanıp sönen amber Ethernet etkinliğini gösterir. |
| RS-232 | Donanım ve yazılım el sıkışmalı, 115,2k baud’a kadar çift yönlü cihaz kontrolü ve izleme |
| IR | (1) 2 pinli 3,5 mm sökülebilir klemens; IR çıkış kontrol portu; 60 kHz’e kadar IR destekler; IRP2 verici ayrı satılır |
| HDMI | HDCP 2.2, EDID, CEC |
| DM Lite | RJ-45 konnektöründe (2) LED. Yeşil, DM Lite bağlantısının kurulduğunu gösterir. Yanıp sönen amber HDCP’siz videoyu, sabit amber HDCP’li videoyu gösterir. |
| L/R, LINE INPUT 1-2 (hat girişi 1-2) | (2) 5-pin 3.5 mm detachable terminal blocks |
| MIC INPUT 1-2 | (2) 3-pin 3.5 mm detachable terminal blocks |
| AUX INPUT | (1) 3-pin 3.5 mm detachable terminal block |
| HDMI INPUT 1 – 2 | (2) HDMI Tip A konnektör, dişi; HDMI dijital video/ses girişleri; DVI ve Dual-Mode DisplayPort arabirimi uyumlu 3 |
| DM Lite INPUT 3-5 | (3) 8 pinli RJ-45 sarı konnektör, dişi, ekranlı; DM Lite vericilerine bağlantı için DM Lite giriş portları |
| L/R, AUX OUT 1-2 | (2) 5-pin 3.5 mm detachable terminal blocks |
| HDMI OUTPUT | (1) HDMI Type A konnektör, dişi; HDMI dijital video/ses çıkışı; 2 DVI uyumlu 4 |
| SPEAKER OUTPUT | (2) 2 pinli 7,62 mm ters cinsiyetli 20 A sökülebilir klemens, güç amplifikatörü çıkışları; kablo kesiti: terminaller en fazla 12 AWG (3,31 mm²) alır; çıkış doğrudan kuplajlıdır, trafo yalıtımlı değildir |
| I/O 1-2 | (2) 2 pinli sökülebilir klemens; GND referanslı 2 Versiport dijital giriş/çıkış veya analog giriş portundan oluşur; Dijital giriş: 0-24 VDC için derecelendirilmiş, giriş empedansı 20k ohm, mantık eşiği >3,125 V düşük/0 ve <1,875 V yüksek/1; Dijital çıkış: en fazla 24 VDC’den 250 mA çekme, “gerçek” yüklerle kullanım için koruma diyotlu; Analog giriş: 0-10 VDC için derecelendirilmiş, en fazla 24 VDC’ye karşı korumalı, pull-up direnci devre dışıyken giriş empedansı 21k ohm; pin başına programlanabilir 5 V, 2k ohm pull-up direnci |
| RLY 1-2 | (2) 2-pin detachable terminal blocks; Comprise 8 normally open, isolated relays; Rated 1 A, 30 VAC/VDC; MOV arc suppression across contacts |
| COM | (1) 5 pinli 3,5 mm sökülebilir klemens; çift yönlü RS-232 portu; donanım ve yazılım el sıkışmalı, 115,2k baud’a kadar RS-232 destekler |
| 100-240V 4A-2A 50/60 Hz | (1) IEC 60320 C14 şebeke güç girişi: çıkarılabilir güç kablosuyla eşleşir, dahil |
| SERVICE | (1) USB Type A konnektör, dişi; yalnızca fabrika kullanımı içindir |

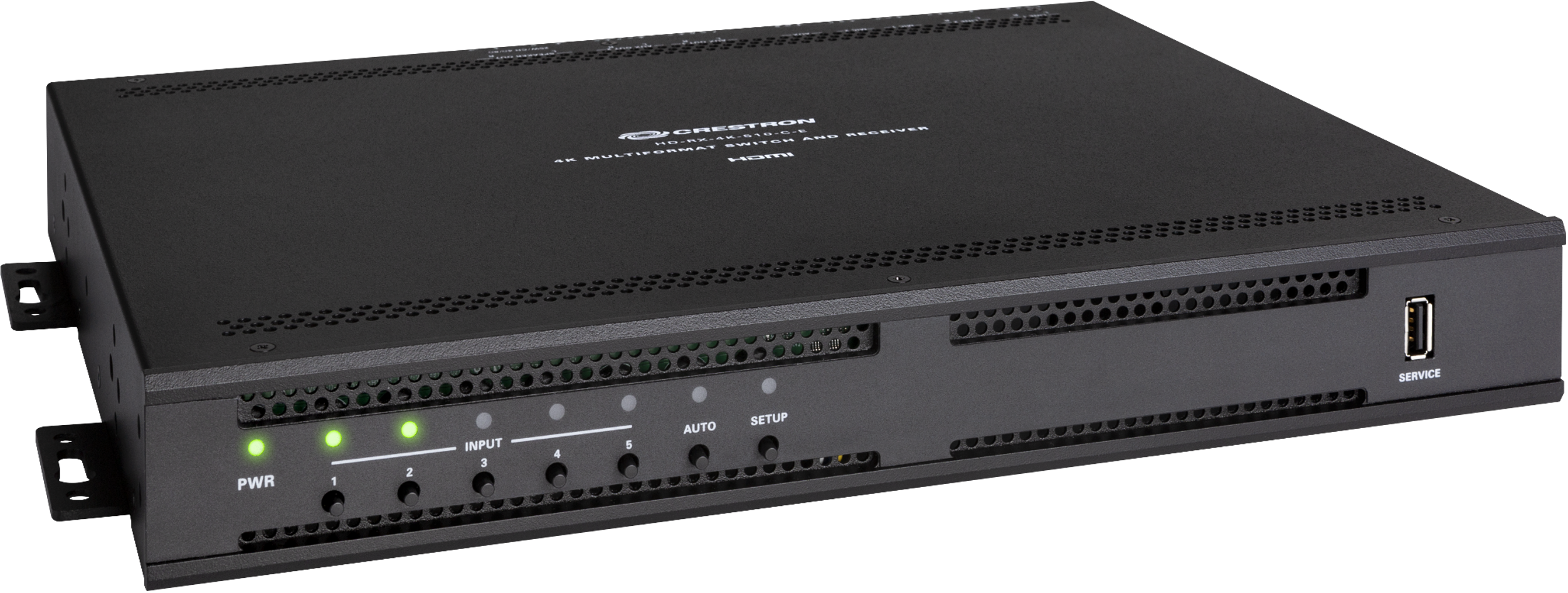

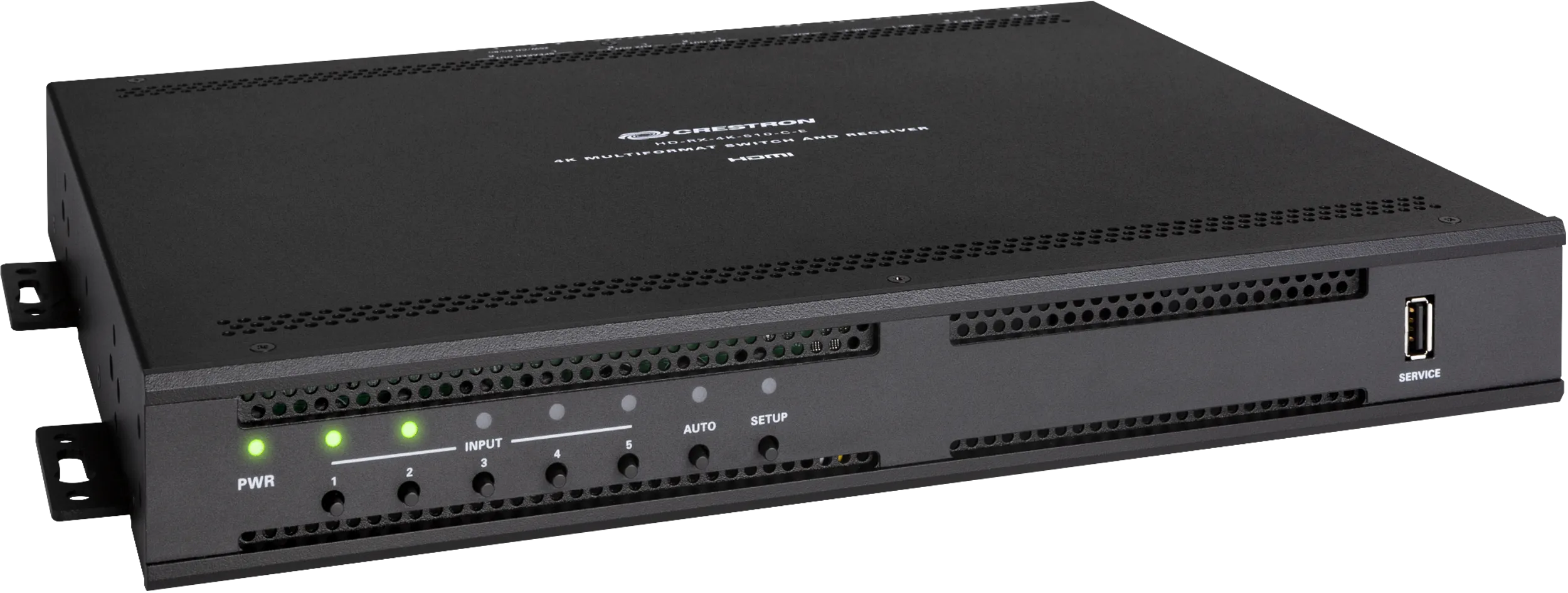

| PWR | (1) LED; HD-RX-4K-510-C-E’ye güç verildiğini gösterir. Turuncu cihazın açıldığını, yeşil cihazın çalıştığını gösterir. |
| INPUT 1-5 | Manuel giriş seçimi için (5) düğme ve (5) LED. Yeşil videonun yönlendirildiğini gösterir. Amber videonun algılandığını ancak yönlendirilmediğini gösterir. |
| AUTO | Otomatik geçişi açıp kapatmak için (1) basma düğmesi ve otomatik geçişin açık olduğunu gösteren (1) yeşil LED |
| SETUP | IP adresini HDMI çıkışında göstermek için (1) kırmızı LED ve (1) basma düğmesi |
| Mains Power | 4 A – 2 A @ 100-240 VAC, 50/60 Hz |
| Temperature | 0° ile 40° C arası (32° ile 104° F) |
| Humidity | %10 ile %90 bağıl nem (yoğuşmasız) |
| Chassis | Metal, siyah yüzey, havalandırmalı yanlar, 2 montaj flanşı takılı |
| Mounting | Surface mount |
| Height | 10.22 in (260 mm) |
| Width | Montaj flanşları takılıyken 361 mm (14,18 inç) |
| Depth | 1.74 in (45 mm) |
Kullanım Alanları
- Kurumsal ve ticari projelerde hdmi extenders çözümü
- Toplantı odaları, akıllı binalar ve otomasyon sistemlerine entegrasyon
- Profesyonel kurulum ve merkezi yönetim
