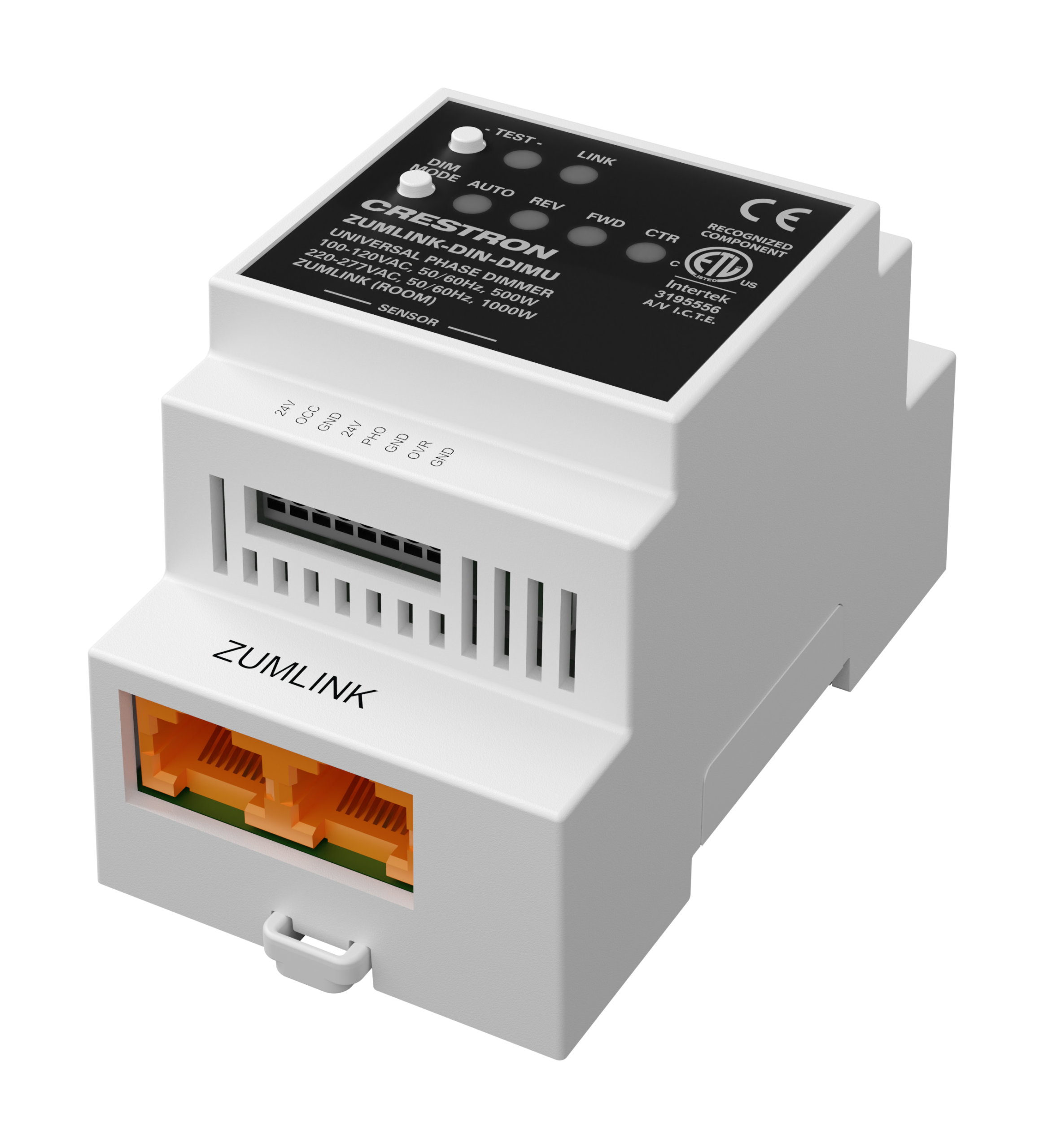

Crestron ZUMLINK-DIN-DIMU — Zum® Aydınlatma Kontrolü için DIN Raylı Evrensel Dimmer Modülü

Crestron ZUMLINK-DIN-DIMU — Zum® Aydınlatma Kontrolü için DIN Raylı Evrensel Dimmer Modülü

Teklif Al

Kablolu bir Zūm® ticari aydınlatma sistemine yüksek güçlü, evrensel faz kontrollü karartma sağlayan tek kanallı bir dimmer modülü. Kısılabilir LED, akkor lamba, elektronik düşük voltaj, manyetik düşük voltaj, neon/soğuk katot ve 2 telli floresan aydınlatma yüklerini destekler.

Stok kodu: ZUMLINK-DIN-DIMU Kategoriler:

Kablolu bir Zūm® ticari aydınlatma sistemine yüksek güçlü, evrensel faz kontrollü karartma sağlayan tek kanallı bir dimmer modülü. Kısılabilir LED, akkor lamba, elektronik düşük voltaj, manyetik düşük voltaj, neon/soğuk katot ve 2 telli floresan aydınlatma yüklerini destekler.

Öne Çıkan Özellikler

  • Zūm® kablolu DIN raylı tek kanallı evrensel aydınlatma dimmer
  • Kısılabilir LED, akkor lamba, elektronik düşük voltaj, manyetik düşük voltaj, neon/soğuk katot ve 2 telli floresan aydınlatma yüklerini destekler
  • Zūm Link oda içi cihazı zincirleme bağlama
  • Lamba titreşiminin azaltılması için sıfır çapraz filtre teknolojisi
  • Otomatik yük tipi algılama
  • İleri, geri ve orta faz karartma modları
  • Gürültülü güç hattı koşullarında olağanüstü stabilite
  • NEMA Tip 1 muhafazaya monte edilmiş DIN rayı
  • Nominal 500 W @ 100-120 VAC
  • Nominal 1.000 W @ 220-277 VAC
  • 3M genişliğinde DIN rayına montaj

Teknik Özellikler

Dimmer Channels 1
Load Rating 100-120 VAC’de 500 W veya 500 VA; 220-277 VAC’de 1.000 W veya 1.000 VA
Line Voltage 100‑277VAC, 50/60 Hz
Dimmable Load Types: Incandescent, LED, electronic low-voltage, magnetic low-voltage, neon/cold cathode, 2-wire fluorescent
Max Current Consumption 50mA Without sensor terminal.
Max Allowable Sensor Terminal Current Zūm Link veri yolundan 85 mA geçiş
Zūm Link (2) RJ‑45 port; oda içi Zūm Link cihazlarını zincirleme bağlama
24V, OCC, GND Doluluk sensörü girişi; yaylı sıkma konnektörü; her terminal bir adet 20-24 AWG som kablo alır
24V, PHO, GND Işık sensörü girişi; yaylı sıkma konnektörü; her terminal bir adet 20-24 AWG som kablo alır
OVR, GND Geçersiz kılma kontrol girişi; yaylı sıkma konnektörü: her terminal bir adet 20-24 AWG som kablo alır
TEST (1) Basma düğmesi ve yeşil/kırmızı çift renkli LED; normal çalışmada yeşil, arıza algılandığında kırmızı yanar
DIM MODE (1) Basma düğmesi; kısma modları arasında geçiş için basın: otomatik algılama (varsayılan), ters faz, ileri faz veya orta faz
AUTO (1) Kırmızı LED, otomatik yük tipi algılamanın seçili ve etkin olduğunu gösterir
REV (1) Kırmızı LED, ters faz modunun (otomatik veya elle) etkin olduğunu gösterir
FWD (1) Kırmızı LED, ileri faz modunun (otomatik veya elle) etkin olduğunu gösterir
CENTER (1) Kırmızı LED, orta faz modunun (elle) etkin olduğunu gösterir
LINK (1) Yeşil/kırmızı çift renkli LED; normal çalışmada yeşil, arıza algılandığında kırmızı yanar
N, L, DIM (Neutral, Line, Dimming) (1) 3 pinli klemens; her terminal bir adet 12-24 AWG kablo alır
Kabin İçi Yerel Hava Sıcaklığı Crestron DIN-EN serisi veya benzeri için 0° ile 50°C arası (32° ile 122°F); üçüncü taraf kabinler desteklenir; ayrıntılar için Crestron ile iletişime geçin.
Humidity 10% to 90% RH (noncondensing)
Heat Dissipation 20 BTU/hr
Height 3.69 in. (94 mm)
Width 2.08 in. (53 mm)
Depth 2.32 in. (59 mm)

Kullanım Alanları

  • Kurumsal ve ticari projelerde load controller çözümü
  • Toplantı odaları, akıllı binalar ve otomasyon sistemlerine entegrasyon
  • Profesyonel kurulum ve merkezi yönetim

Sıkça Sorulan Sorular

Crestron ZUMLINK-DIN-DIMU Türkiye’de satılıyor mu?

Evet. Avelkon, Crestron Türkiye yetkili distribütörüdür. Stok, fiyat ve proje teklifi için bizimle iletişime geçebilirsiniz.

Teknik destek ve kurulum sağlanıyor mu?

Evet, yetkili distribütör olarak ürün seçimi, kurulum ve satış sonrası destek sunuyoruz.

Avelkon, Crestron Türkiye yetkili distribütörüdür. Fiyat ve proje teklifi için iletişime geçin.

Marka

Crestron
Dimmer Channels

1
Load Rating

500 W or 500 VA @ 100-120 VAC; 1,000 W or 1,000 VA @ 220-277 VAC
Line Voltage

100‑277VAC, 50/60 Hz
Dimmable Load Types:

Incandescent, LED, electronic low-voltage, magnetic low-voltage, neon/cold cathode, 2-wire fluorescent
Max Current Consumption

50mA Without sensor terminal.
Max Allowable Sensor Terminal Current

85mA Passthrough from Zūm Link bus
Zūm Link

(2) RJ‑45 ports; In‑room Zūm Link device daisy‑chaining
24V, OCC, GND

Occupancy sensor input; Spring clamp connector; Each terminal accepts one 20-24 AWG solid wire
24V, PHO, GND

Photo sensor input; Spring clamp connector; Each terminal accepts one 20-24 AWG solid wire
OVR, GND

Override control input; Spring clamp connector: Each terminal accepts one 20-24 AWG solid wire
TEST

(1) Pushbutton and bi-color green/red LED; LED lights green in normal operation; LED lights red when a fault is detected
DIM MODE

(1) Pushbutton, press to cycle through dimming modes: auto detect (default), reverse phase, forward phase, or center phase
AUTO

(1) Red LED, indicates auto load type detection is selected and enabled
REV

(1) Red LED, indicates reverse phase mode is enabled (automatically or manually)
FWD

(1) Red LED, indicates forward phase mode is enabled (automatically or manually)
CENTER

(1) Red LED, indicates center phase mode is enabled (manually)
LINK

(1) bi-color green/red LED; LED lights green in normal operation; LED lights red when a fault is detected
N, L, DIM (Neutral, Line, Dimming)

(1) 3-pin terminal block; Each terminal accepts one 12-24AWG wire
Local In-Cabinet Air Temperature

32° to 122°F (0° to 50°C) for Crestron DIN-EN series or similar; Third-party enclosures are supported; Contact Crestron for details.
Humidity

10% to 90% RH (noncondensing)
Heat Dissipation

20 BTU/hr
Height

3.69 in. (94 mm)
Width

2.08 in. (53 mm)
Depth

2.32 in. (59 mm)
