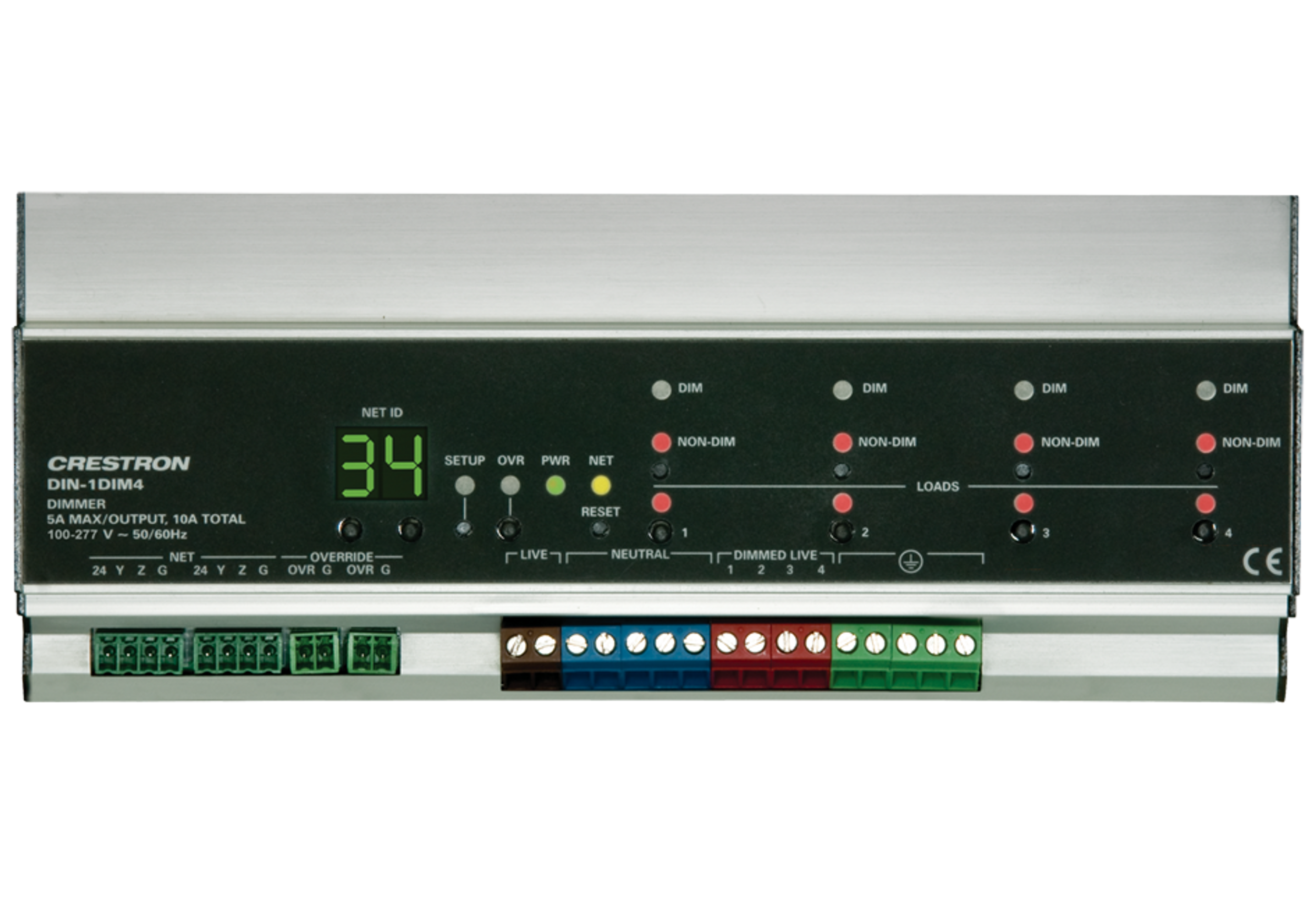

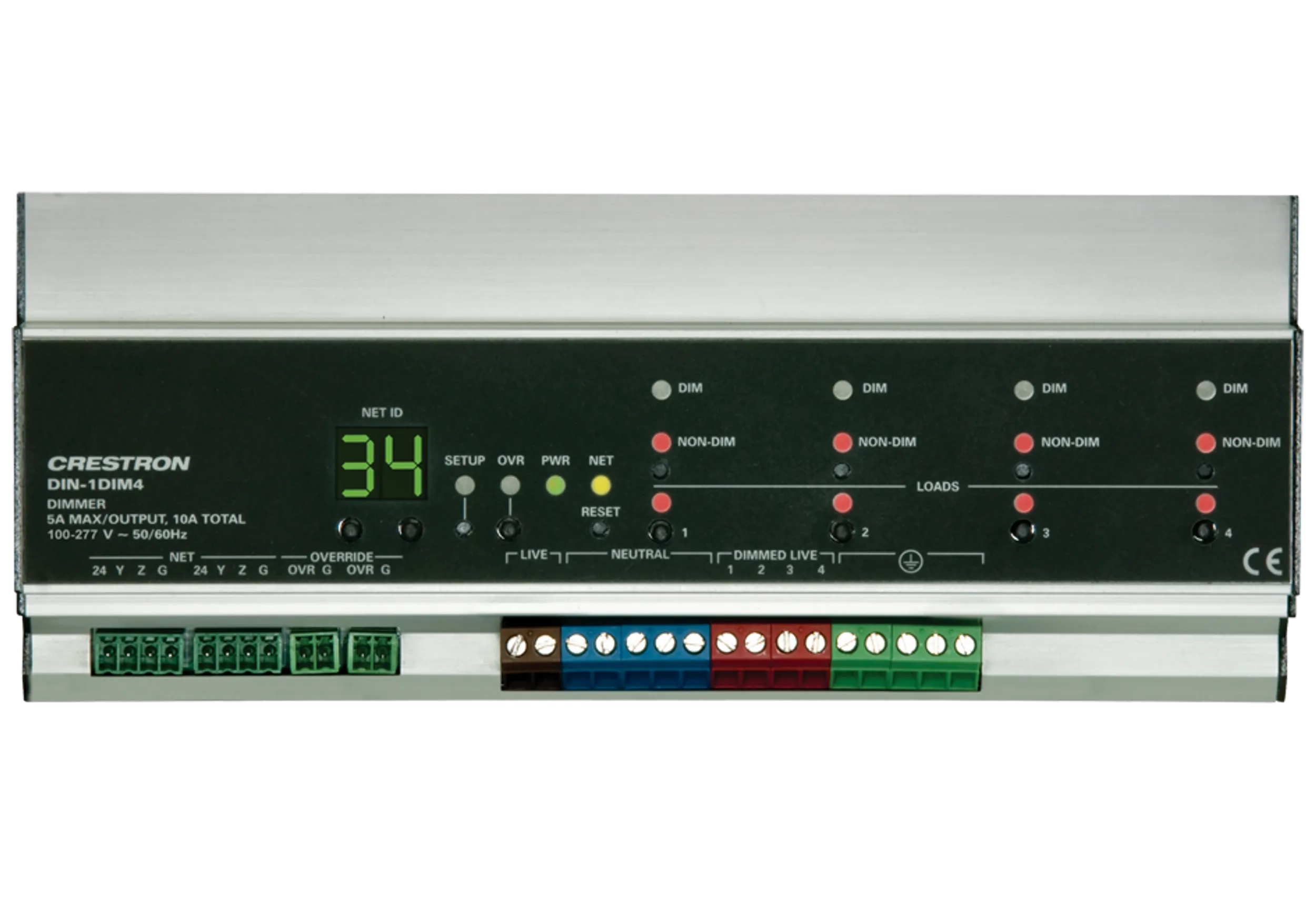

Crestron DIN-1DIM4 — 4 Kanal Dimmer, 1 Besleme, DIN Ray Montajı

Crestron DIN-1DIM4 — 4 Kanal Dimmer, 1 Besleme, DIN Ray Montajı

Teklif Al

4 kanallı karartma, Faz Senkron Algılama Devresi, 120 ila 277VAC 50/60 Hz çalışmaHangi Crestron aydınlatma cihazlarının test edildiğini ve üçüncü taraf aydınlatma armatürleriyle uyumlu olduğunu öğrenmek için Crestron® Aydınlatma Armatür Uyumluluğu sayfasını ziyaret edin.

Stok kodu: DIN-1DIM4 Kategoriler:

4 kanallı karartma, Faz Senkron Algılama Devresi, 120 ila 277VAC 50/60 Hz çalışmaHangi Crestron aydınlatma cihazlarının test edildiğini ve üçüncü taraf aydınlatma armatürleriyle uyumlu olduğunu öğrenmek için Crestron® Aydınlatma Armatür Uyumluluğu sayfasını ziyaret edin.

Öne Çıkan Özellikler

  • 4 kanal karartma
  • 120 ila 240VAC, 50/60 Hz çalışma
  • Seçilebilir loş olmayan mod
  • Birincil hava boşluğu rölesi
  • Girişi geçersiz kıl
  • Cresnet® kablolu iletişim
  • Ön panel veya yazılım aracılığıyla kurulum
  • Crestron® Kontrol Sistemi kullanılarak programlanabilir işlevsellik
  • 12M genişliğinde DIN rayına montaj
  • CEC Başlığı 24 2013 Uyumlu

Teknik Özellikler

Line Power 120 – 277VAC, 50/60Hz
Input Channels 1
Dimmer Channels 4
Maximum Per Channel 120 ile 277VAC, 50/60 Hz’de 5A; 120VAC’de 600 W; 230VAC’de 1150 W; 240VAC’de 1200 W; 277VAC’de 1385 W
Module Total 120 ile 277VAC, 50/60 Hz’de 10A; 120VAC’de 1200 W; 230VAC’de 2300 W; 240VAC’de 2400 W; 277VAC’de 2770 W
Load Types İleri faz (leading edge) ELV, akkor, neon/soğuk katot, manyetik düşük gerilim, dim edilebilir 2 telli floresan ve dim edilemeyen aydınlatma
Minimum Load Akkor yükler için kanal başına 15 W; halojen veya LED lambalı manyetik düşük gerilim yükleri için kanal başına 15 W; Otomatik/İleri Faz modunda çalışan AC dim edilebilir LED yükleri için 15 W
Cresnet Cresnet secondary mode
NET (1) Sarı LED; kontrol işlemcisiyle iletişimi gösterir
OVERRIDE (2) 2 pinli 3,5 mm sökülebilir klemens, paralel bağlı; harici düşük voltaj kontak kapaması için algılama girişi; kapama olduğunda geçersiz kılma modunu etkinleştirir; en düşük kapama değeri: 24V’ta (modül başına) 10 mA
LIVE (2) Tutsak vidalı terminal, kahverengi; şebeke gücü bağlantıları; en fazla 12 AWG (2,5 mm²) kablo alır
NEUTRAL (5) Tutsak vidalı terminal, mavi; nötr bağlantıları; en fazla 12 AWG (2,5 mm²) kablo alır
DIMMED LIVE 1 – 4 (4) Tutsak vidalı terminal, kırmızı; dimmer kanal çıkışları 1 – 4; en fazla 12 AWG (2,5 mm²) kablo alır
Ground (5) Tutsak vidalı terminal, yeşil; toprak bağlantıları; en fazla 12 AWG (2,5 mm²) kablo alır
NET ID (2) 7 bölmeli yeşil LED hane ve (2) minyatür basma düğmesi; Cresnet kimliğini ayarlamak için; haneler çıkış seviyelerini ve koruma/hata kodlarını da gösterir
SETUP (1) Kırmızı LED ve (1) gömme minyatür basma düğmesi; kurulum modunu ve dokunarak ayarlanan kimliği etkinleştirmek için
OVR (1) Kırmızı LED ve (1) minyatür basma düğmesi; geçersiz kılma modunu etkinleştirmek ve geçersiz kılma ön ayarlarını kaydetmek için
PWR (1) Yeşil LED; AC şebeke gücü LIVE terminallerinden birine bağlıyken yanar, yalnızca Cresnet ile beslenirken yanıp söner
RESET (1) Recessed miniature pushbutton; Resets internal processor
DIM 1 – 4 (4) Kırmızı LED; ilgili kanal ileri faz modunda çalışırken yanar
NON-DIM 1 – 4 (4) Kırmızı LED; ilgili kanal kısma dışı modda çalışırken yanar
Channel Mode Select 1 – 4 (4) Gömme minyatür basma düğmesi; her kanalın çalışma modunu seçmek için kullanılır
LOADS 1 – 4 (4) Kırmızı LED ve (4) minyatür basma düğmesi; her kanal için durum gösterimi ve yerel kontrol
Temperature 0° ile 40°C arası (32° ile 104°F)
Humidity 10% to 90% RH (noncondensing)
Heat Dissipation 2 kanalla 240V’ta 60 BTU/saat; 2 kanalla 120V’ta 52 BTU/saat
Enclosure Polikarbonat etiket kaplamalı alüminyum
Mounting 35 mm DIN EN 60715 ray montajı; 45 mm ön panel kesitli muhafazalar için DIN 43880 form faktörü; 12 DIN modül alanı (216 mm) kaplar. Ortam sıcaklığını 40°C’nin (104°F) altında tutmak için yeterli havalandırma gerekir; ünite tam yükte önemli miktarda ısı yayar. Uygun havalandırma ve ısı dağılımı için altta ve üstte en az 102 mm (4 inç), tercihen 153 mm (6 inç) boşluk bırakın
Height 3.71 in (95 mm)
Width 8.49 in (216 mm)
Depth 2.35 in (60 mm)

Kullanım Alanları

  • Kurumsal ve ticari projelerde din modules çözümü
  • Toplantı odaları, akıllı binalar ve otomasyon sistemlerine entegrasyon
  • Profesyonel kurulum ve merkezi yönetim

Sıkça Sorulan Sorular

Crestron DIN-1DIM4 Türkiye’de satılıyor mu?

Evet. Avelkon, Crestron Türkiye yetkili distribütörüdür. Stok, fiyat ve proje teklifi için bizimle iletişime geçebilirsiniz.

Teknik destek ve kurulum sağlanıyor mu?

Evet, yetkili distribütör olarak ürün seçimi, kurulum ve satış sonrası destek sunuyoruz.

Avelkon, Crestron Türkiye yetkili distribütörüdür. Fiyat ve proje teklifi için iletişime geçin.

Marka

Crestron
Line Power

120 – 277VAC, 50/60Hz
Input Channels

1
Dimmer Channels

4
Maximum Per Channel

5A @ 120 to 277VAC, 50/60 Hz; 600 W @ 120VAC; 1150 W @ 230VAC; 1200 W @ 240VAC; 1385 W @ 277VAC
Module Total

10A @ 120 to 277VAC, 50/60 Hz; 1200 W @ 120VAC; 2300 W @ 230VAC; 2400 W @ 240VAC; 2770 W @ 277VAC
Load Types

Leading edge ELV, Incandescent, Neon/Cold Cathode, Magnetic Low Voltage, Dimmable 2‑Wire Fluorescent, and Non-Dim Lighting
Minimum Load

15 W per channel for Incandescent loads; 15 W per channel for Magnetic Low Voltage loads with Halogen or LED Lamps; 15 W for AC Dimmable LED loads operated in Auto/Forward-Phase Mode
Cresnet

Cresnet secondary mode
NET

(1) Yellow LED; Indicates communication with the control processor
OVERRIDE

(2) 2-pin 3.5 mm detachable terminal blocks, paralleled; Sensing input for external low-voltage contact closure; Activates override mode when a closure is present; Minimum Closure Rating: 10mA (per module) at 24V
LIVE

(2) Captive screw terminals, brown; Line power connections; Accept up to 12 AWG (2.5 mm²) wires
NEUTRAL

(5) Captive screw terminals, blue; Neutral connections; Accept up to 12 AWG (2.5 mm²) wires
DIMMED LIVE 1 – 4

(4) Captive screw terminals, red; Dimmer channel outputs 1 – 4; Accept up to 12 AWG (2.5 mm²) wires
Ground

(5) Captive screw terminals, green; Ground connections; Accept up to 12 AWG (2.5 mm²) wires
NET ID

(2) 7-Segment green LED digits and (2) miniature pushbuttons; For setting Cresnet ID; digits also display output levels and protection/error codes
SETUP

(1) Red LED and (1) recessed miniature pushbutton; For enabling setup mode and touch-settable ID
OVR

(1) Red LED and (1) miniature pushbutton; For enabling override mode and saving override presets
PWR

(1) Green LED; Lights to indicate AC line power is connected to either LIVE terminal, flashes when only powered by Cresnet
RESET

(1) Recessed miniature pushbutton; Resets internal processor
DIM 1 – 4

(4) Red LEDs; Lights when a corresponding channel is operating in forward-phase mode
NON-DIM 1 – 4

(4) Red LEDs; Lights when a corresponding channel is operating in non-dim mode
Channel Mode Select 1 – 4

(4) Recessed miniature pushbuttons; Used to select each channel’s operating mode
LOADS 1 – 4

(4) Red LEDs and (4) miniature pushbuttons; Status indication and local control of each channel
Temperature

32° to 104°F (0° to 40°C)
Humidity

10% to 90% RH (noncondensing)
Heat Dissipation

60 BTU/hr @ 240V with 2 channels 52 BTU/hr @ 120V with 2 channels
Enclosure

Aluminum with polycarbonate label overlay
Mounting

35 mm DIN EN 60715 rail mount, DIN 43880 form factor for enclosures with 45 mm front panel cutout, occupies 12 DIN module spaces (216 mm) Sufficient ventilation is required to maintain an ambient temperature not exceeding 104°F (40°C), the unit dissipates significant heat when fully loaded; Maintain 4 in. (102 mm) spacing (minimum) or 6 in. (153 mm) spacing (recommended) above and below for proper ventilation and heat dissipation
Height

3.71 in (95 mm)
Width

8.49 in (216 mm)
