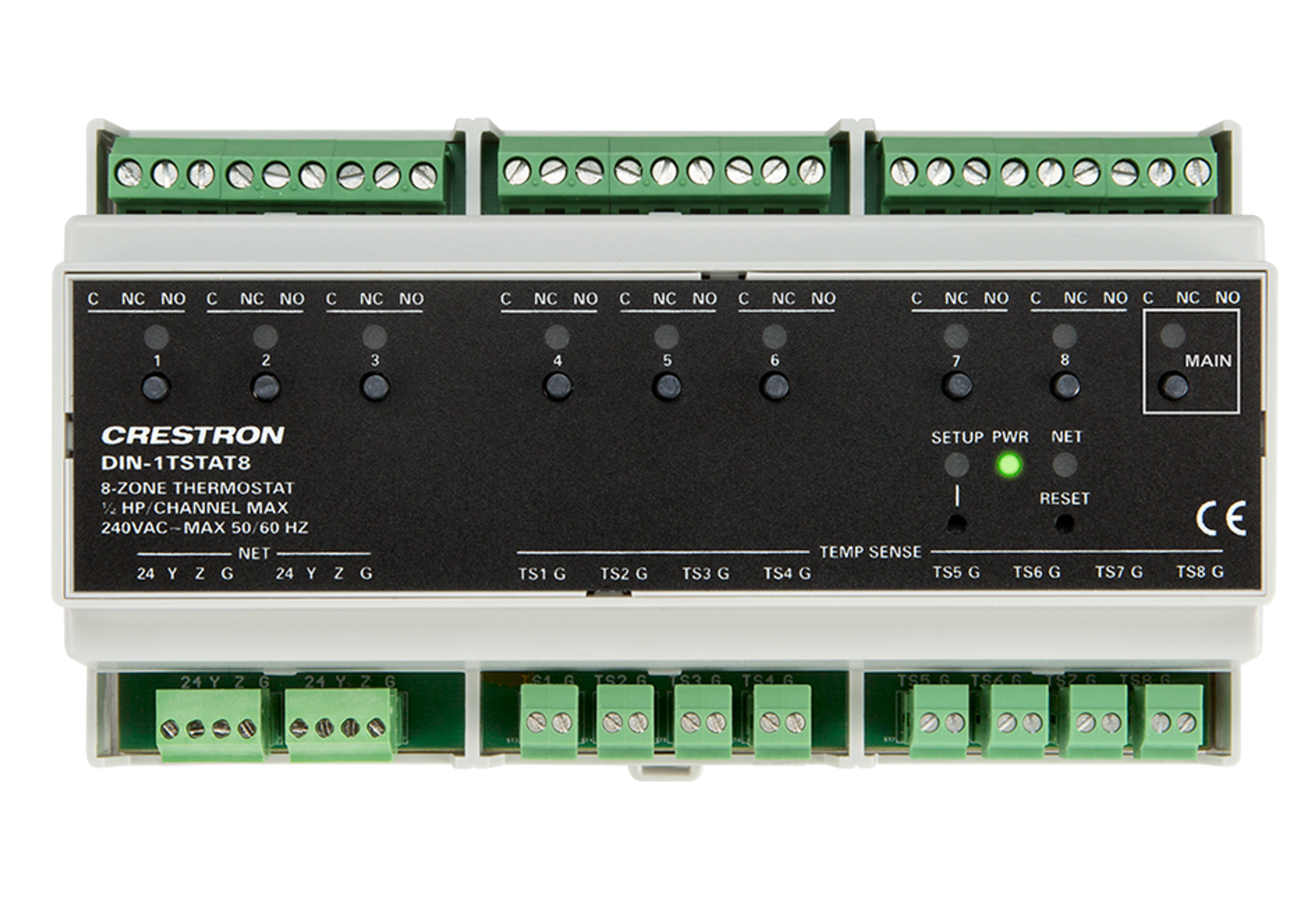

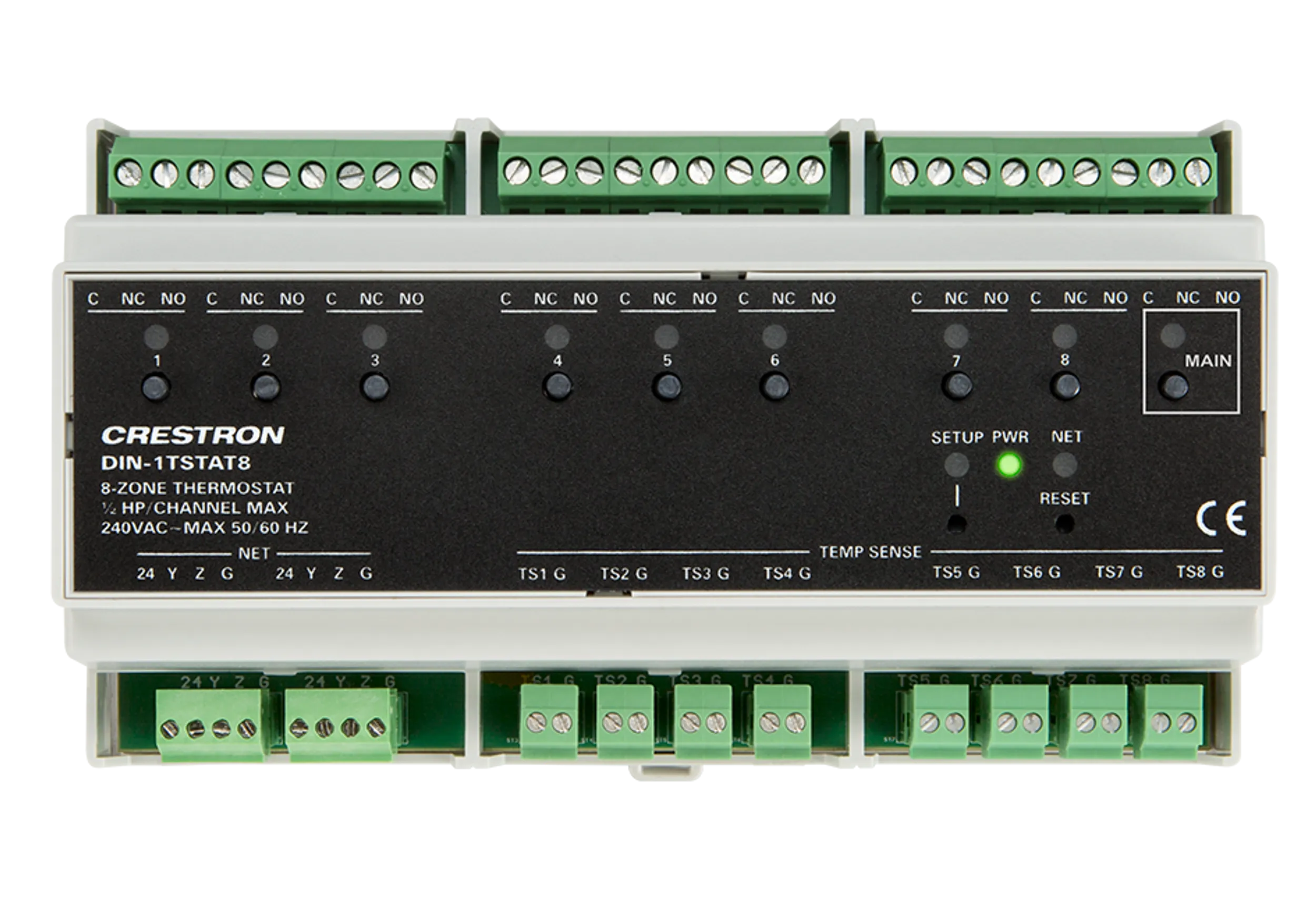

Crestron DIN-1TSTAT8 — 8 Bölgeli Radyant Isı Termostatı, DIN Ray Montajlı

Crestron DIN-1TSTAT8 — 8 Bölgeli Radyant Isı Termostatı, DIN Ray Montajlı

Teklif Al

Çok bölgeli radyant ısıtma sistemleri için DIN rayına monte edilebilir bir termostat sağlar. Crestron uzaktan sıcaklık sensörleriyle çalışır ve Cresnet® aracılığıyla Crestron® kontrol sistemiyle entegre olur. Sekiz ısı bölgesi vanasının ve bir ana vananın röle kontrolünü sağlar. 240V AC’de 1/2 HP ol

Stok kodu: DIN-1TSTAT8 Kategoriler:

Çok bölgeli radyant ısıtma sistemleri için DIN rayına monte edilebilir bir termostat sağlar. Crestron uzaktan sıcaklık sensörleriyle çalışır ve Cresnet® aracılığıyla Crestron® kontrol sistemiyle entegre olur. Sekiz ısı bölgesi vanasının ve bir ana vananın röle kontrolünü sağlar. 240V AC'de 1/2 HP olarak derecelendirilmiştir.

Öne Çıkan Özellikler

  • Sekiz bölgeli radyant ısı kontrol termostatı
  • Crestron® uzak sıcaklık sensörleriyle çalışır [1]
  • Eksiksiz bir Crestron otomasyon sisteminin parçası olarak çalışır [1]
  • Arıza güvenliği modu, kullanıcı ayar noktasının geçici olarak kaybolması durumunda sürekli ısıtma sağlar
  • Sistem testi için yerleşik kontroller ve göstergeler
  • Sekiz SPDT ısı bölgesi vana kontrol rölesi
  • Bir adet SPDT ana valf kontrol rölesi
  • 240 Volt AC, 50/60 Hz'de 1/2 HP olarak değerlendirildi
  • Cresnet® aracılığıyla sistem entegrasyonu
  • Cresnet destekli (24 Volt DC)
  • 9U 35 mm DIN rayına monte edilebilir

Teknik Özellikler

Measurement Range 0° ile 43°C arası (32° ile 110°F)
Temperature Tolerance Tüm aralıkta ±0,5°C (±1°F); oda sıcaklığında +0,1°/-0,4°C (±1°F)
Setpoint Range (Heat Only) 3° ile 32°C arası (38° ile 90°F)
Failsafe Setpoint Fabrika varsayılanı 20°C (68°F), kullanıcı tarafından 5° ile 20°C (41° ile 68°F) arasında ayarlanabilir; arıza emniyeti ayar noktası, kurulum sırasında kontrol sistemi bağlanmadan önce ve çalışma sırasında bellekteki normal ayar noktası bozulursa kullanılır; kontrol sisteminden değer alındığında normal ayar noktasına döner
Main Valve Delay Fabrika ayarı 5 dakika, 0 ile 5 dakika arasında ayarlanabilir
Cresnet Cresnet slave mode
1 – 8 (8) kırmızı LED ve (8) düğme; her düğme ilgili bölge çıkışını açıp kapatır (test çağrısı için 10 saniye basılı tutun); her LED ilgili bölge çıkışının açık olduğunu gösterir (ısıtma çağrısında yanıp söner, ısıtma çağrısı yokken sabit yanar)
MAIN (1) Kırmızı LED ve (1) basma düğmesi; 10 saniye basılı tutulunca ana çıkışı açıp kapatır; LED ana çıkışın açık olduğunu gösterir (ısıtma çağrısı varken yanıp söner, yokken sabit yanar)
NET (1) Sarı LED, kontrol sistemiyle Cresnet iletişimini gösterir
TEMP SENSE 1 – 8 (8) 2 pinli sökülebilir terminal bloğu; (8) bölge sıcaklık sensörü girişinden oluşur; her giriş bir sensör kabul eder: CHVI-RTS-1G-SM-W , CHVI-RTS-1G-N-W , CHV-RTS veya CHV-RSS modeli (ayrı satılır); bölge başına düşük kapasitanslı özel bir bükümlü çift kablo gerekir (hat başına <7 nF); CAT3 ile 76 m (250 ft), CAT5 ile 152 m (500 ft) kablo uzunluğu desteklenir; termostat kablosu önerilmez, ancak gerekirse 30 m’ye (100 ft) kadar kullanılabilir; ek kablolama kuralları için DIN-1TSTAT8 Kurulum Kılavuzu, Belge No. 7950 ‘e bakın
SETUP Cresnet TSID (dokunarak ayarlanan kimlik) için (1) gömme basma düğmesi ve (1) kırmızı LED
PWR (1) Yeşil LED, cihazın Cresnet ile beslendiğini gösterir
RESET (1) Donanım sıfırlaması için gömme basma düğmesi
Cresnet Power Usage 6 Watts (250 mA @ 24 Volts DC)
Power Consumption <6 Watts
Housing Polikarbonat etiket kaplamalı açık gri polikarbonat gövde, UL94 V-0 sınıfı
Mounting 35 mm DIN EN 60715 ray montajı, 45 mm ön panel kesiğine sahip kabinler için DIN 43880 form faktörü, 9 DIN modül alanı (162 mm) kaplar
Temperature -18° ile 43°C arası (0° ile 110°F)
Humidity %10 ile %90 bağıl nem (yoğuşmasız)
Heat Dissipation 20 BTU/hr maximum
Height 94 mm (3.68 in)
Width 161 mm (6.33 in)
Depth 60 mm (2.34 in)

Kullanım Alanları

  • Kurumsal ve ticari projelerde termostatlar çözümü
  • Toplantı odaları, akıllı binalar ve otomasyon sistemlerine entegrasyon
  • Profesyonel kurulum ve merkezi yönetim

Sıkça Sorulan Sorular

Crestron DIN-1TSTAT8 Türkiye’de satılıyor mu?

Evet. Avelkon, Crestron Türkiye yetkili distribütörüdür. Stok, fiyat ve proje teklifi için bizimle iletişime geçebilirsiniz.

Teknik destek ve kurulum sağlanıyor mu?

Evet, yetkili distribütör olarak ürün seçimi, kurulum ve satış sonrası destek sunuyoruz.

Avelkon, Crestron Türkiye yetkili distribütörüdür. Fiyat ve proje teklifi için iletişime geçin.

Marka

Crestron
Measurement Range

0° to 43° C (32° to 110° F)
Temperature Tolerance

±0.5° C (±1° F) over full range; +0.1°/-0.4° C (±1° F) at room temperature
Setpoint Range (Heat Only)

3° to 32° C (38° to 90° F)
Failsafe Setpoint

20° C (68° F) factory default setting, user-adjustable from 5° to 20° C (41° to 68° F); the failsafe setpoint is used at install time prior to connection of a control system, and during runtime if the normal setpoint stored in memory gets corrupted; reverts to the normal setpoint once a value is received from the control system
Main Valve Delay

5 minutes factory setting, adjustable from 0 to 5 minutes
Cresnet

Cresnet slave mode
1 – 8

(8) Red LEDs and (8) pushbuttons, each button toggles the corresponding zone output on and off (press and hold 10 seconds for test call), each LED indicates the corresponding zone output is on (flashes with heat call, steady without heat call)
MAIN

(1) Red LED and (1) pushbutton, button toggles the main output on and off when held 10 seconds, LED indicates the main output is on (flashes with heat call, steady without heat call)
NET

(1) Yellow LED, indicates Cresnet communication with the control system
TEMP SENSE 1 – 8

(8) 2-pin detachable terminal blocks; Comprised (8) zone temperature sensor inputs; Each input accepts one sensor, model CHVI-RTS-1G-SM-W , CHVI-RTS-1G-N-W , CHV-RTS , or CHV-RSS (sold separately); Requires a dedicated low-capacitance twisted pair wire per zone (<7 nF per run); Supports wire lengths of 76 m (250 ft) using CAT3 or 152 m (500 ft) using CAT5; Thermostat wire is not recommended, but may be used if necessary at lengths up to 30 m (100 ft); Refer to the DIN-1TSTAT8 Installation Guide, Doc. # 7950 , for additional wiring guidelines
SETUP

(1) Recessed pushbutton and (1) red LED for Cresnet TSID (touch-settable ID)
PWR

(1) Green LED, indicates device is powered via Cresnet
RESET

(1) Recessed pushbutton for hardware reset
Cresnet Power Usage

6 Watts (250 mA @ 24 Volts DC)
Power Consumption

<6 Watts
Housing

Light gray polycarbonate housing with polycarbonate label overlay, UL94 V-0 rated
Mounting

35 mm DIN EN 60715 rail mount, DIN 43880 form factor for enclosures with 45 mm front panel cutout, occupies 9 DIN module spaces (162 mm)
Temperature

-18° to 43° C (0° to 110° F)
Humidity

10% to 90% RH (non-condensing)
Heat Dissipation

20 BTU/hr maximum
Height

94 mm (3.68 in)
Width

161 mm (6.33 in)
Depth

60 mm (2.34 in)
