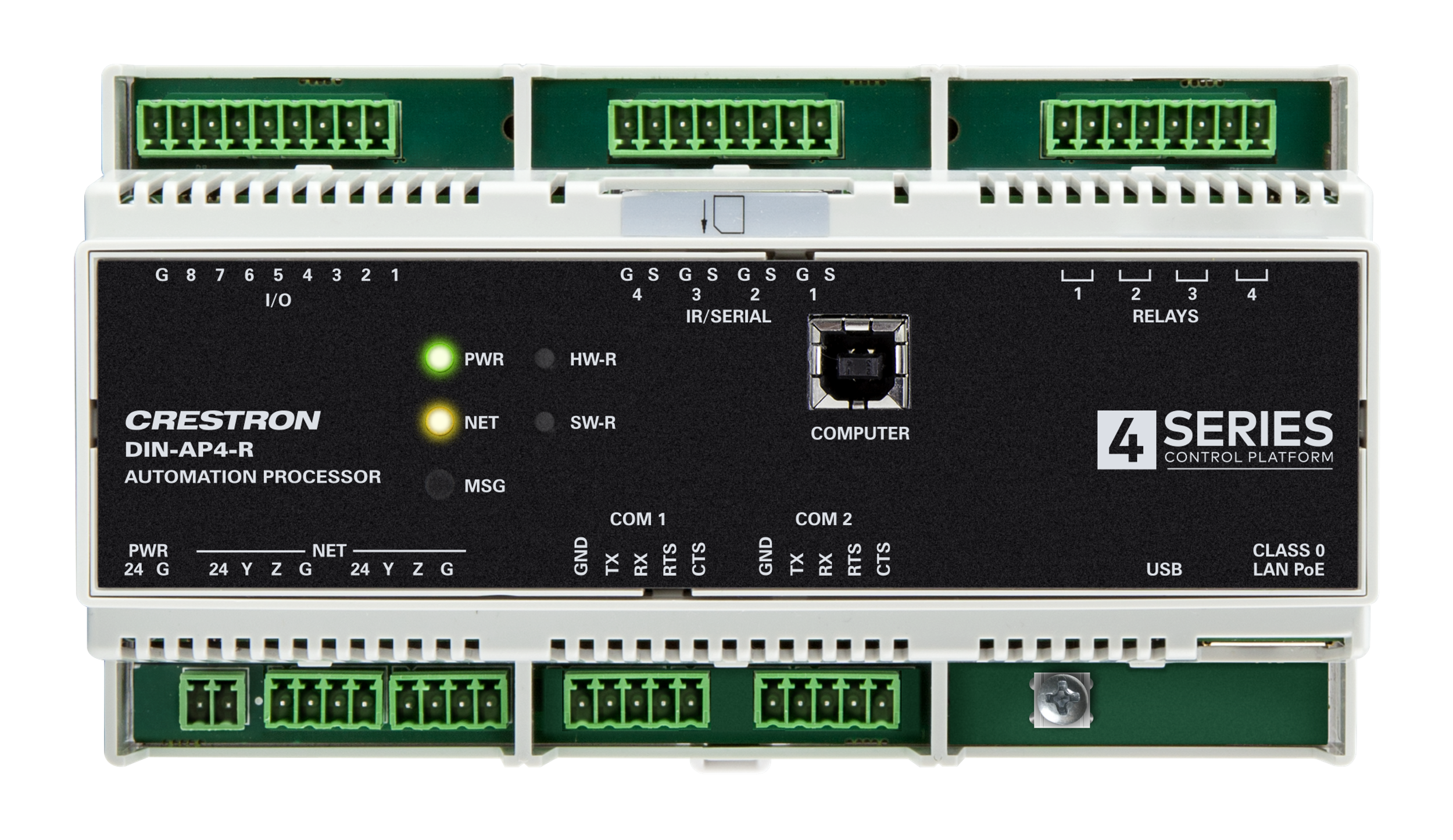

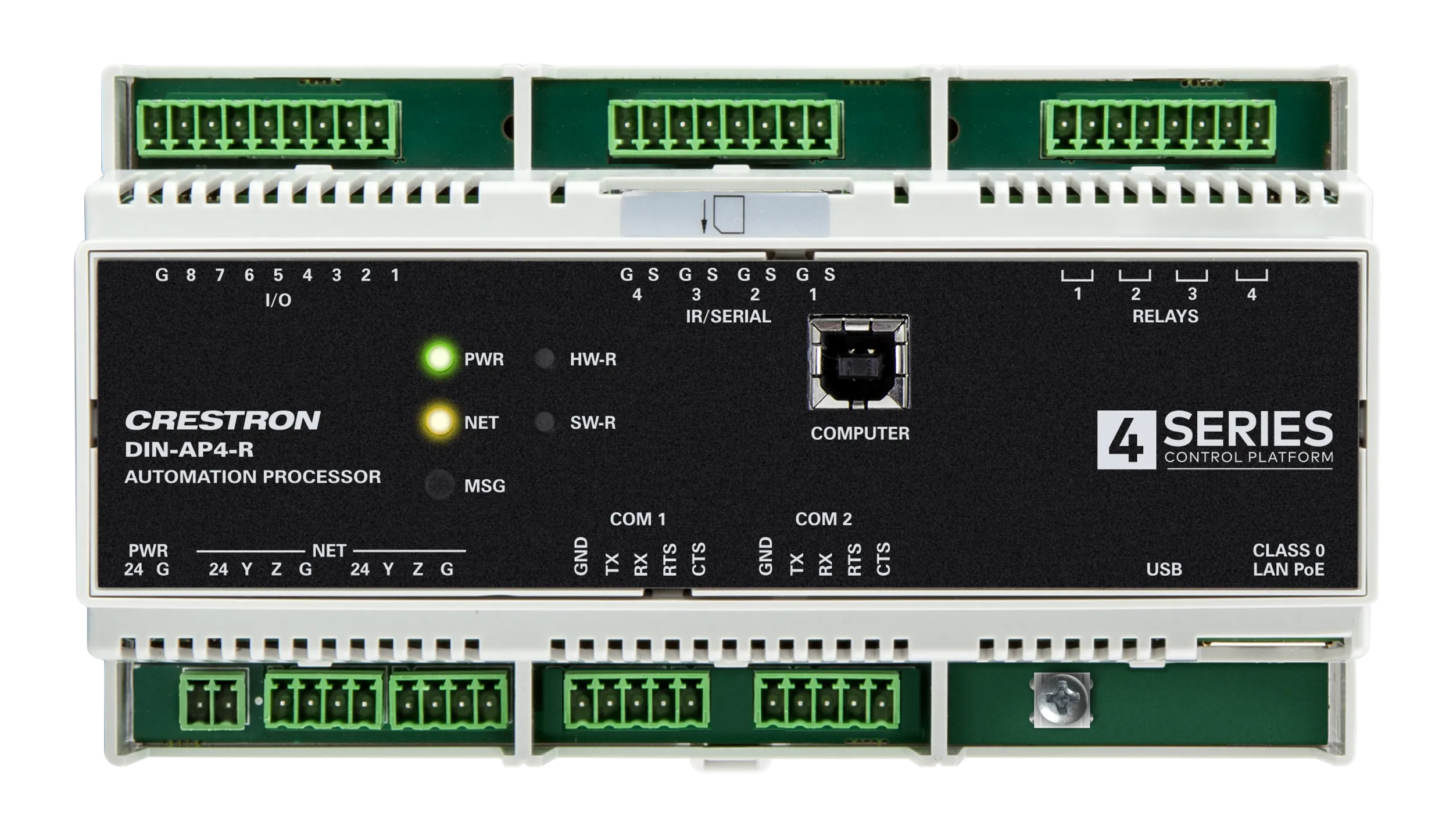

Güçlü bir 4‑Serisi™ kontrol motoruna ve özellikle DIN rayına montaj uygulamalarında Crestron Home® İşletim Sistemi ile kullanılmak üzere tasarlanmış çok sayıda entegre kontrol bağlantı noktasına sahip bir kontrol sistemi sağlar. Eksiksiz bir DIN rayı otomasyon sistemini kontrol etmek için çekirdek işlemci görevi görür.
Öne Çıkan Özellikler
- Yerleşik Crestron Home® İşletim Sistemine sahip 4‑Series™ kontrol sistemi
- Yerleşik 4 Serisi çok çekirdekli CPU işlemci olağanüstü hız ve performans sunar
- Sistem konfigürasyonu ve kontrolü için Crestron Home Uygulaması ile iletişim kurar
- Ses, video, aydınlatma, gölgelikler, termostatlar, kapı kilitleri, sensörler ve diğer cihazların kontrolünü ve izlenmesini entegre eder
- Yerleşik IR/seri, COM, I/O, röle, Cresnet® ağı ve yüksek hızlı gigabit Ethernet kontrol bağlantı noktalarını içerir
- Harici bir kablosuz ağ geçidi (ayrı olarak satılır) aracılığıyla infiNET EX® ve SG ağ kablosuz cihazlarını destekler
- Yüksek hızlı USB 2.0 ana bilgisayar bağlantı noktası ve hafıza kartı yuvası
- Kurumsal sınıf ağ güvenliği ve kimlik doğrulama
- Yerel BACnet ağı/IP desteği
- 24VDC güç kaynağı veya PoE (Ethernet Üzerinden Güç) ile güçlendirilmiştir
- 9M genişliğinde DIN rayına monte edilebilir
Teknik Özellikler
| Ethernet | 100/1000 Mbps, otomatik anahtarlama, otomatik uzlaşma, otomatik keşif, tam/yarı çift yönlü, endüstri standardı TCP/IP yığını, UDP/IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH Dosya Aktarım Protokolü), FIPS 140-2 uyumlu şifreleme, IPv4 veya IPv6, HTTPS web sunucusu, SMTP e-posta istemcisi 1 |
|---|---|
| Cresnet® Network | Cresnet server mode |
| USB | (1) USB Type-A konnektör, dişi; depolama cihazları için USB 2.0 portu |
| RS-232/422/485 | Çift yönlü cihaz kontrolü ve izleme için; donanım ve yazılım el sıkışmalı, 115,2k baud’a kadar RS-232, RS-422 veya RS-485 destekler |
| IR/Serial | 1,2 MHz’e kadar kızılötesi veya 115,2k baud’a kadar seri TTL/RS-232 (0–5V) ile tek yönlü cihaz kontrolünü destekler |
| BACnet™ network/IP | 500’e kadar BACnet nesnesini destekler |
| SDRAM | 2 GB |
| Flash | 8 GB |
| Memory Card | 32 GB’a kadar microSD® kartları destekler (4 GB dahil) |
| External Storage | 1 TB’a kadar USB depolama cihazlarını destekler |
| I/O 1–8 | (1) 9 pinli 3,5 mm sökülebilir klemens; GND referanslı (8) Versiport dijital giriş/çıkış veya analog giriş portundan oluşur; Dijital giriş: 0–24VDC için derecelendirilmiş, giriş empedansı 20k Ω, mantık eşiği >3,125V düşük/0 ve <1,875V yüksek/1; Dijital çıkış: en fazla 24VDC’den 250 mA çekme, gerçek yüklerle kullanım için koruma diyotlu; Analog giriş: 0–10VDC için derecelendirilmiş, en fazla 24VDC’ye karşı korumalı, pull-up direnci devre dışıyken giriş empedansı 21k Ω; pin başına programlanabilir 5V, 2k Ω pull-up direnci |
| MEMORY | (1) microSD bellek kartı yuvası; kayıt dosyalarını saklamak için 32 GB’a kadar bir microSD kart kabul eder; 4 GB microSD kart dahil |
| IR/SERIAL 1–4 | (1) 8 pinli 3,5 mm sökülebilir klemens; (4) IR çıkış portundan oluşur; 1,2 MHz’e kadar IR çıkışı; 115,2k baud’a kadar tek yönlü seri TTL/RS-232 (0–5 V); IRP2 IR vericiler ayrı satılır |
| RELAYS 1–4 | (1) 8-pin 3.5 mm detachable terminal block; Comprises (4) normally open, isolated relays; Rated 1 A, 30VAC/VDC; MOV arc suppression across contacts |
| COMPUTER | (1) USB Type-B konnektör, dişi; USB 2.0 bilgisayar konsolu portu; yalnızca kurulum için |
| PWR | (1) Yeşil/turuncu çift renkli LED, çalışma gücü olduğunu gösterir; turuncu cihazın açıldığını ve henüz çalışmaya hazır olmadığını, yeşil cihazın çalışmaya hazır olduğunu gösterir |
| NET | (1) Turuncu LED, Cresnet cihazlarıyla iletişimi gösterir |
| COM 1–2 | (2) 5 pinli 3,5 mm sökülebilir klemens; çift yönlü RS-232/422/485 portları; 115,2k baud’a kadar; donanım ve yazılım el sıkışma desteği |
| G | (1) 6-32 screw; Chassis ground lug |
| LAN PoE | (1) 8 pinli RJ-45 konnektör, dişi; 100BASE-TX/1000BASE-T Ethernet portu; PoE (Ethernet üzerinden güç) PD (güç alan cihaz) portu |
| MSG | (1) Kırmızı LED; kontrol işlemcisinin bir kayıt mesajı ürettiğini gösterir |
| HW-R | (1) Gömme minyatür basma düğmesi; donanım sıfırlamasını ve fabrika sıfırlamasını başlatır. Donanım sıfırlaması: HW-R’ye bir kez basın; fabrika sıfırlaması: HW-R’ye basın, ardından SW-R’ye üç kez basın |
| SW-R | (1) Gömme minyatür basma düğmesi; yazılım sıfırlamasını ve parola sıfırlamasını başlatır. Yazılım sıfırlaması: SW-R’ye bir kez basın; parola sıfırlaması: MSG LED’i hızla yanıp sönene kadar SW-R’yi (yaklaşık 15 saniye) basılı tutun |
| LAN | (1) Yeşil ve (1) turuncu LED; yeşil LED Ethernet bağlantı durumunu ve bağlantı hızını, turuncu LED Ethernet etkinliğini gösterir |
| Power Source Options | Güç kaynağı (ayrı satılır) veya PoE (Power over Ethernet) |
| Güç Kaynağı | 2 pinli terminal bloğuna açık uçlu kablolarla 24VDC verilmelidir; DIN‑PWS30‑277 modelini veya eşdeğerini kullanın |
| Power over Ethernet | IEEE 802.3at Tip 1 (802.3af uyumlu) Sınıf 0 (12,95W) PoE ile beslenen cihaz |
| Kullanılabilir Cresnet Gücü | 2.5 W maximum when powered via PoE; 20 W maximum when powered via DIN‑PWS30‑277 |
| Power Consumption | 9,7 W (bağlı Cresnet cihazları hariç) |
| Temperature | 5° ile 45°C arası (41° ile 113°F) |
| Humidity | 10% to 90% RH (noncondensing) |
| Heat Dissipation | 33 BTU/hr |
| Housing | Polikarbonat etiket kaplamalı açık gri polikarbonat gövde, UL94 V-0 sınıfı |
| Mounting | 35 mm DIN EN 60715 ray montajı, 45 mm ön panel kesiğine sahip kabinler için DIN 43880 form faktörü, 9 DIN modül alanı (162 mm) kaplar |
| Height | 3.57 in. (91 mm) |
| Width | 6.33 in. (161 mm) |
| Depth | 2.28 in. (58 mm) |
Kullanım Alanları
- Kurumsal ve ticari projelerde residential çözümü
- Toplantı odaları, akıllı binalar ve otomasyon sistemlerine entegrasyon
- Profesyonel kurulum ve merkezi yönetim
