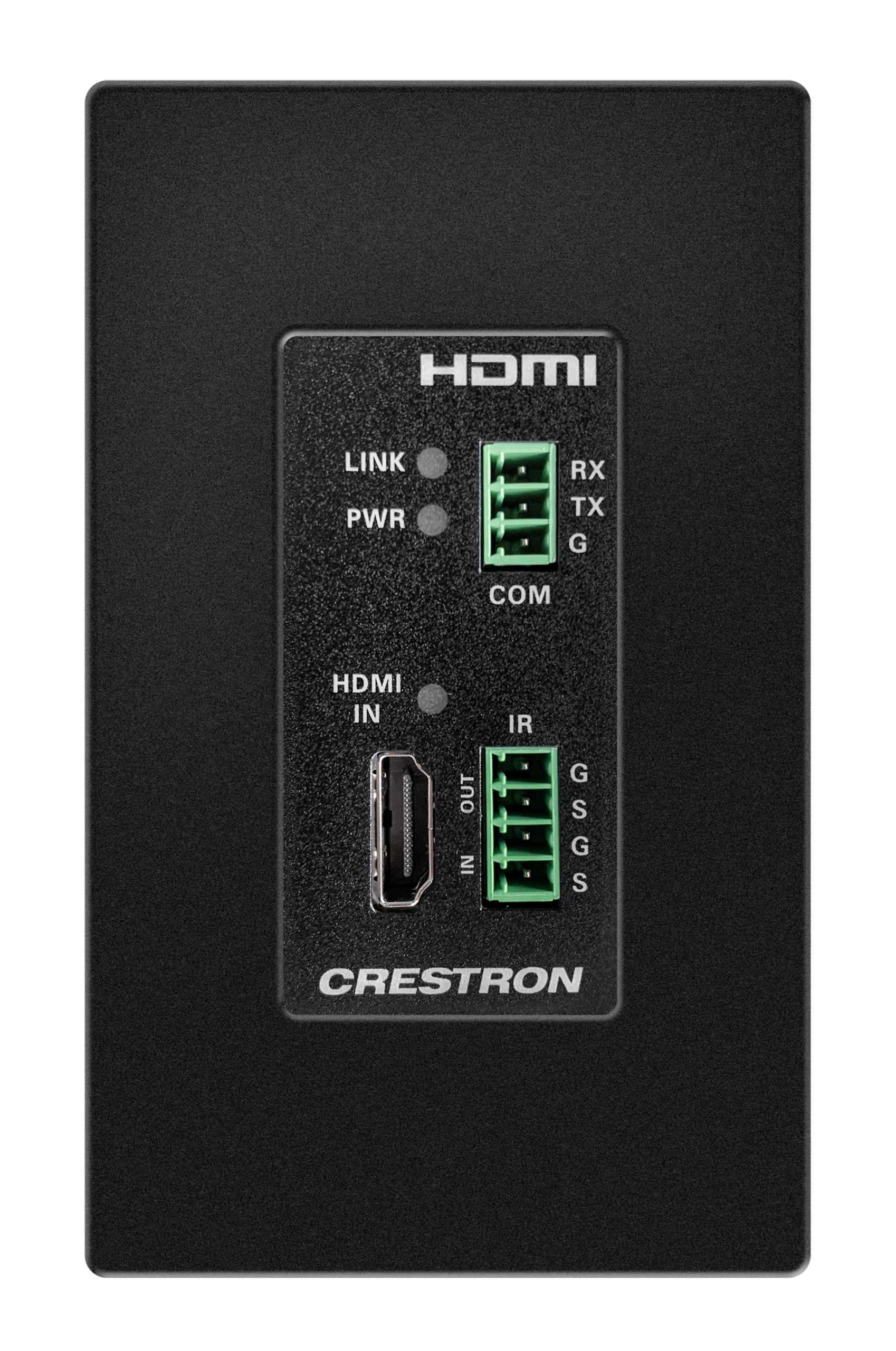

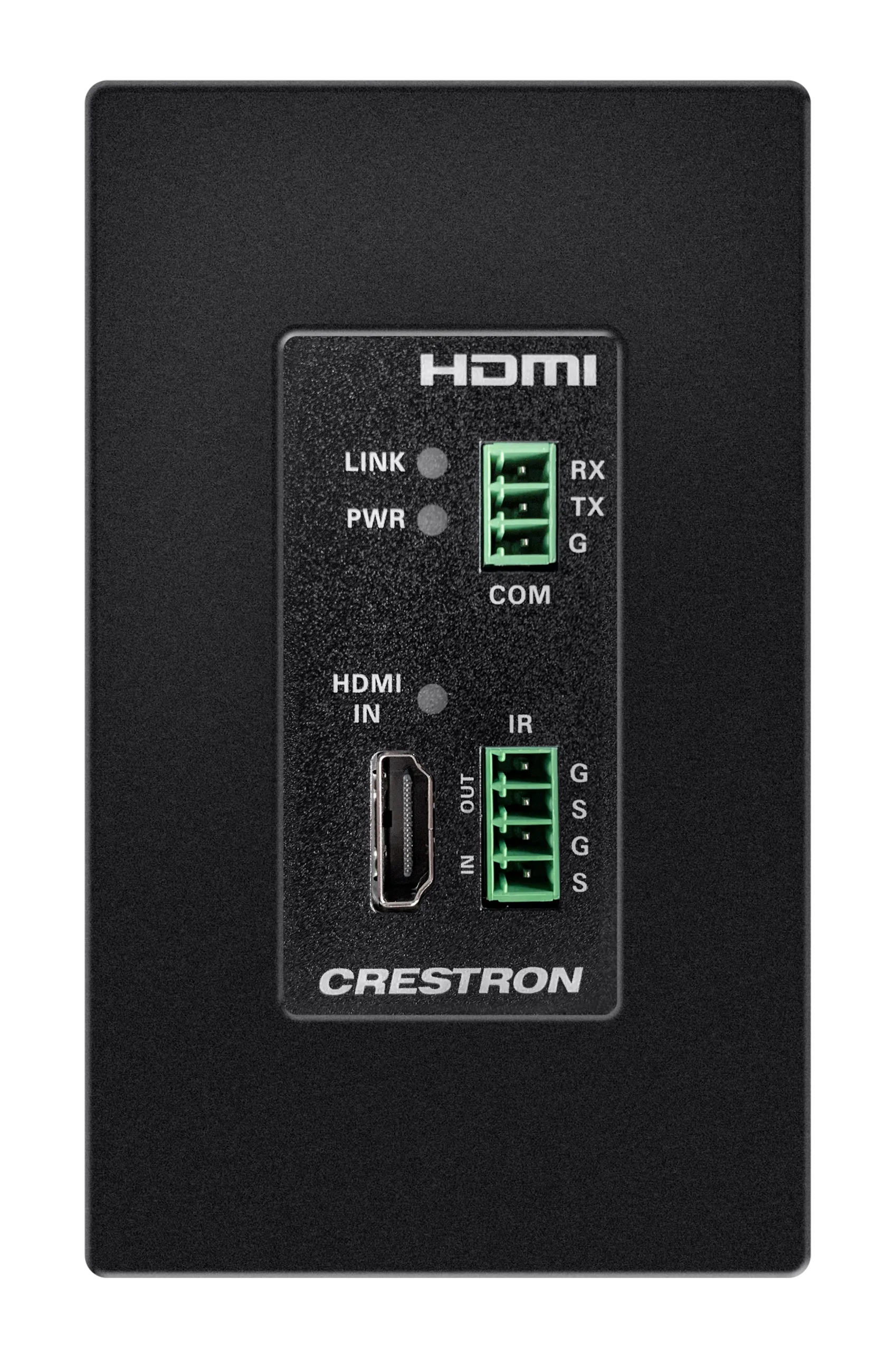

Crestron HD-TXC-4KZ-101-1G-B — DM® Essentials 4K60 4:4:4 HDMI®, RS-232 için Verici ve CATx Kablo Üzerinden IR Sinyal Uza

Crestron HD-TXC-4KZ-101-1G-B — DM® Essentials 4K60 4:4:4 HDMI®, RS-232 için Verici ve CATx Kablo Üzerinden IR Sinyal Uza

Teklif Al

CATx kablosu üzerinden HDMI®, RS-232 ve IR sinyallerinin noktadan noktaya genişletilmesini sağlamak için DM® Essentials alıcısı veya DMPS Essentials değiştiriciyle birlikte çalışabilirlik. 4K60 4:4:4 videoyu, HDR10+ ve HDCP 2.3’ü destekler. 1 gruplu elektrik kutusuna monte edilir.

Stok kodu: HD-TXC-4KZ-101-1G-B Kategoriler:

CATx kablosu üzerinden HDMI®, RS-232 ve IR sinyallerinin noktadan noktaya genişletilmesini sağlamak için DM® Essentials alıcısı veya DMPS Essentials değiştiriciyle birlikte çalışabilirlik. 4K60 4:4:4 videoyu, HDR10+ ve HDCP 2.3'ü destekler. 1 gruplu elektrik kutusuna monte edilir.

Öne Çıkan Özellikler

  • DM® Essentials alıcısı veya DMPS Essentials değiştiriciyle birlikte çalışabilirlik
  • CAT5e veya daha yüksek bir kablo üzerinden HDMI®, RS-232 ve IR sinyallerinin noktadan noktaya uzatılması
  • UHD ve 4K sinyalleri için 130 ft'ye (40 m) kadar veya 1080p, WUXGA ve 2K sinyalleri için 230 ft'ye (70 m) kadar DM Essentials iletim mesafesi
  • 4K60 4:4:4 özelliği
  • HDR10, HDR10+ ve Dolby Vision® video formatları
  • HDCP 2.3 ile uyumluluk
  • CEC (Tüketici Elektroniği Kontrolü) geçiş özelliği
  • Çift yönlü RS‑232 ve IR geçiş özelliği
  • EDID geçiş özelliği
  • Siyah kaplamalı tek parçalı duvar plakası tasarımı
  • Dekoratör tarzı ön panel gereklidir (FP-G Serisi ayrı satılır)
  • Uzak DM Essentials alıcısından (yalnızca yüzeye monte edilebilir) veya DMPS Essentials değiştiriciden güç alın

Teknik Özellikler

Giriş Sinyal Tipi HDMI
Çıkış Sinyal Tipi DM Essentials
Copy Protection HDCP 2.3
Resolutions Yaygın çözünürlükler aşağıdaki tabloda listelenmiştir.
Digital Formats Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, 8 kanala kadar LPCM
HDMI HDCP 2.3, EDID, CEC pass-through
DM Essentials HDCP 2.3, EDID pass-through
RS-232 115,2k baud’a kadar çift yönlü seri geçiş (yalnızca TD/RD)
IR 60 kHz’e kadar çift yönlü IR sinyal geçişi
IR IN/OUT (1) 4 pinli 3,5 mm sökülebilir klemens; (1) IR giriş portu ve (1) IR çıkış portundan oluşur. IR IN, bir Crestron IR kontrol portundan veya başka bir IR sinyal kaynağından bağlantı içindir ve IR giriş sinyalini DM Essentials alıcısındaki IR OUT portuna aktarır. IR OUT, bir IR vericiye (IRP2, ayrı satılır) bağlantı içindir ve DM Essentials alıcısındaki IR IN portundan gelen IR sinyalini iletir. 60 kHz’e kadar IR destekler
COM (1) 3 pinli 3,5 mm sökülebilir klemens; çift yönlü RS-232 portu; RS-232 TD/RD verisini DM Essentials alıcısındaki COM portuna iletir ve oradan alır; 115,2k baud’a kadar destekler
HDMI IN (1) Yeşil LED, cihazın HDMI sinyali aldığını gösterir
DM OUT RJ‑45 konnektörde (2) LED. Yeşil DM Essentials bağlantısının kurulduğunu gösterir. Yanıp sönen turuncu HDCP’siz videoyu, sabit turuncu HDCP’li videoyu gösterir.
24V 0.75A (1) 2 pinli 3,5 mm sökülebilir klemens; 24VDC güç girişi; güç ünitesi ayrı satılır, yalnızca HD-TXC-4KZ-101-1G duvar plakası alıcıyla kullanılırsa gerekir 3
Ground (1) Chassis ground lug
LINK (1) Yeşil LED, DM Essentials bağlantısının kurulduğunu gösterir.
PWR (1) LED, cihaza güç verildiğini gösterir. Turuncu cihazın açıldığını, yeşil cihazın çalıştığını gösterir.
Power Pack Giriş: 100-240VAC; Çıkış: 24VDC 0,75A; Model: PW-2407WUL (ayrı satılır, yalnızca HD-TXC-4KZ-101-1G duvar plakası alıcıyla kullanılırsa gerekir) 3
Temperature 0° ile 40°C arası (32° ile 104°F)
Humidity %20 ile %90 bağıl nem (yoğuşmasız)
Composition Siyah polikarbonat ön etiket kaplamalı metal gövde ve braket
Mounting 1’li (veya daha büyük), 57 mm (2-1/4 inç) derinliğinde ABD tipi elektrik kutusuna veya sıva halkasına (dahil değildir) monte edilir
Faceplate Requires a decorator style faceplate ( FP-G series, sold separately)
Height 4.12 in. (105 mm)
Width 1.72 in. (44 mm)
Depth 2.19 in. (56 mm)
DM-CBL-ULTRA DM® Ultra kablo DM-CBL-8G DM 8G® kablo veya CAT5e (UTP) ve üzeri

Kullanım Alanları

  • Kurumsal ve ticari projelerde transmitter çözümü
  • Toplantı odaları, akıllı binalar ve otomasyon sistemlerine entegrasyon
  • Profesyonel kurulum ve merkezi yönetim

Sıkça Sorulan Sorular

Crestron HD-TXC-4KZ-101-1G-B Türkiye’de satılıyor mu?

Evet. Avelkon, Crestron Türkiye yetkili distribütörüdür. Stok, fiyat ve proje teklifi için bizimle iletişime geçebilirsiniz.

Teknik destek ve kurulum sağlanıyor mu?

Evet, yetkili distribütör olarak ürün seçimi, kurulum ve satış sonrası destek sunuyoruz.

Avelkon, Crestron Türkiye yetkili distribütörüdür. Fiyat ve proje teklifi için iletişime geçin.

Marka

Crestron
Input Signal Type

HDMI
Output Signal Type

DM Essentials
Copy Protection

HDCP 2.3
Resolutions

Common resolutions are listed in the following table.
Digital Formats

Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, LPCM up to 8 channels
HDMI

HDCP 2.3, EDID, CEC pass-through
DM Essentials

HDCP 2.3, EDID pass-through
RS-232

2-way serial pass-through up to 115.2k baud (TD/RD only)
IR

Bidirectional IR signal pass-through up to 60 kHz
IR IN/OUT

(1) 4-pin 3.5 mm detachable terminal block; Comprised of (1) IR input port and (1) IR output port; IR IN is for connection from a Crestron IR control port or other IR signal source and passes the IR input signal to the IR OUT port on the DM Essentials receiver; IR OUT is for connection to an IR emitter ( IRP2 , sold separately) and transmits the IR signal from the IR IN port on the DM Essentials receiver; Supports IR up to 60 kHz
COM

(1) 3-pin 3.5 mm detachable terminal block; Bidirectional RS-232 port; Passes RS-232 TD/RD data to/from the COM port on a DM Essentials receiver; Supports up to 115.2k baud
HDMI IN

(1) Green LED, indicates that the device is receiving an HDMI signal
DM OUT

(2) LEDs on RJ‑45 connector. Green indicates that a DM Essentials link is established. Flashing amber indicates non‑HDCP video, and solid amber indicates HDCP video.
24V 0.75A

(1) 2-pin 3.5 mm detachable terminal block; 24VDC power input; Power pack sold separately, required only if the HD-TXC-4KZ-101-1G is used with a wall plate receiver 3
Ground

(1) Chassis ground lug
LINK

(1) Green LED, indicates that a DM Essentials link is established.
PWR

(1) LED, indicates that power is being applied to the device. Amber indicates that the device is booting. Green indicates that the device is operational.
Power Pack

Input: 100-240VAC Output: 24VDC 0.75A Model: PW-2407WUL (sold separately, required only if the HD-TXC-4KZ-101-1G is used with a wall plate receiver) 3
Temperature

32° to 104°F (0° to 40°C)
Humidity

20% to 90% RH (non-condensing)
Composition

Metal housing and bracket with black polycarbonate front label overlay
Mounting

Mounts in a 1-gang (or larger) 2-1/4 inch (57 mm) deep U.S. electrical box or plaster ring (not included)
Faceplate

Requires a decorator style faceplate ( FP-G series, sold separately)
Height

4.12 in. (105 mm)
Width

1.72 in. (44 mm)
Depth

2.19 in. (56 mm)
DM-CBL-ULTRA DM® Ultra Cable

DM-CBL-8G DM 8G® Cable or CAT5e (UTP) or Higher
